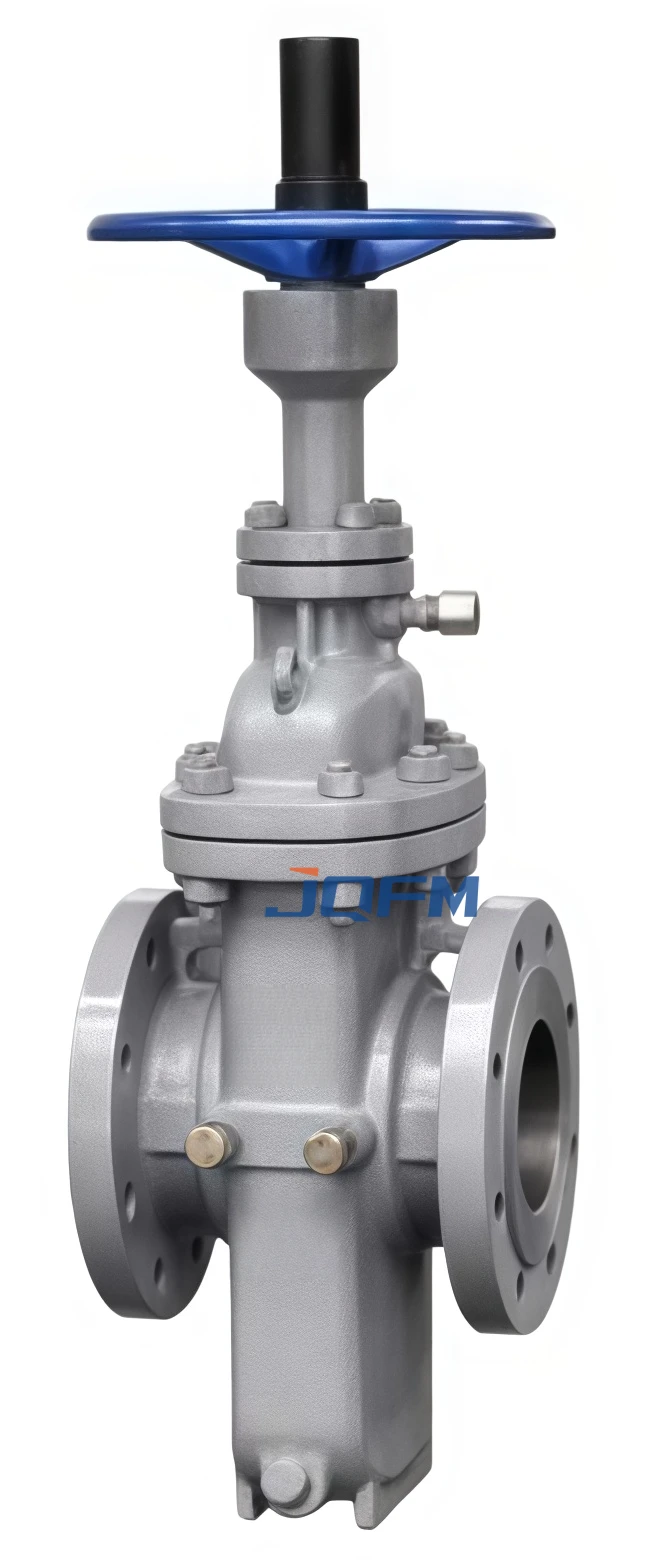

Válvula gaveta plana Z43F
A válvula de gaveta plana Z43F foi projetada para oferecer resistência mínima ao fluxo e fechamento preciso em tubulações de água, óleo, gás e vapor. Apresentando comporta plana e corpo robusto, oferece longa vida útil, fácil manutenção e operação estável, adequado para usinas de energia, petroquímica, tratamento de água e processamento industrial.
Válvula de gaveta plana
A válvula de gaveta plana Z43F é uma válvula de isolamento de porta completa com um design de gaveta plana para fluxo de baixa resistência e vedação confiável. Construído em aço carbono, aço inoxidável ou liga de aço, ele suporta alta pressão, temperatura e meios corrosivos. Sua estrutura simples garante fácil instalação, operação e manutenção.
Principais vantagens:
Válvula de gaveta plana
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta plana Z43F |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN10 – PN420 / Classe 150–2500 |
| Material do Corpo | Aço Carbono, Aço Inoxidável, Aço Liga |
| Material do portão | Aço inoxidável, aço duplex, aço revestido |
| Tipo de conexão | Flangeado, solda de topo, solda de soquete |
| Operação | Manual, Elétrico, Pneumático, Hidráulico |
| Faixa de temperatura | -29°C a +550°C |
| Tipo de vedação | Metal com Metal / Vedação Suave |
| Classe de Vazamento | ISO 5208 Classe A |
| Padrão de projeto | API 600, API 6D, ASME B16.34 |
| Padrão de teste | API 598 |
| Mídia Aplicável | Água, Vapor, Petróleo, Gás, Produtos Químicos |
Válvula de gaveta plana
Tubulações de vapor e água, sistemas de água de alimentação, isolamento de turbinas, sistemas de resfriamento.
Petróleo bruto, produtos refinados, gasodutos naturais, sistemas de refinaria.
Tubulações químicas corrosivas e não corrosivas, linhas de processo, sistemas de armazenamento.
Condutas de água potável, tratamento de águas residuais, dessalinização, irrigação.
Alimentos e bebidas, papel e celulose, têxteis, manufatura que exigem fechamento hermético e baixa queda de pressão.
Distribuição de água quente e fria, aquecimento urbano, tubulações de resfriamento industrial.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
