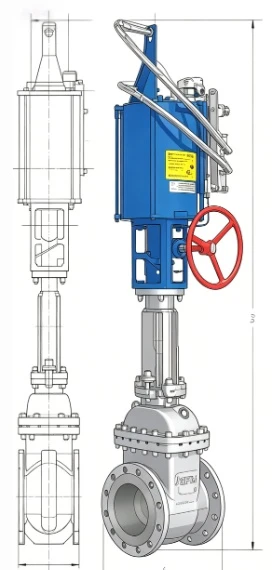

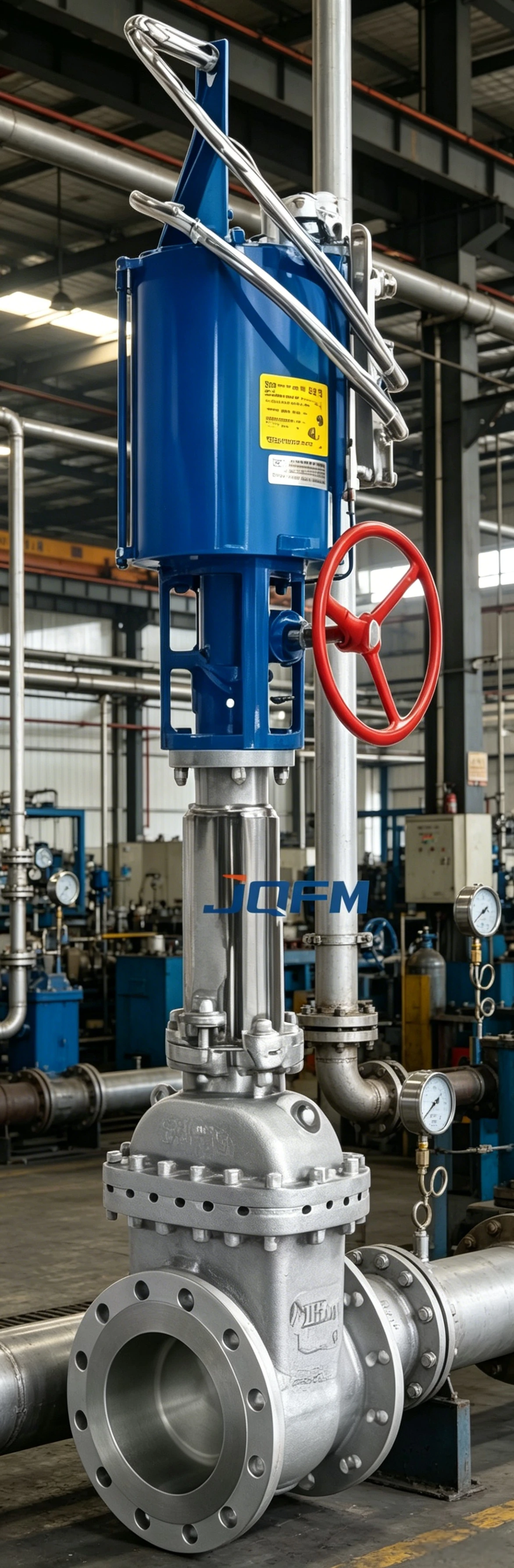

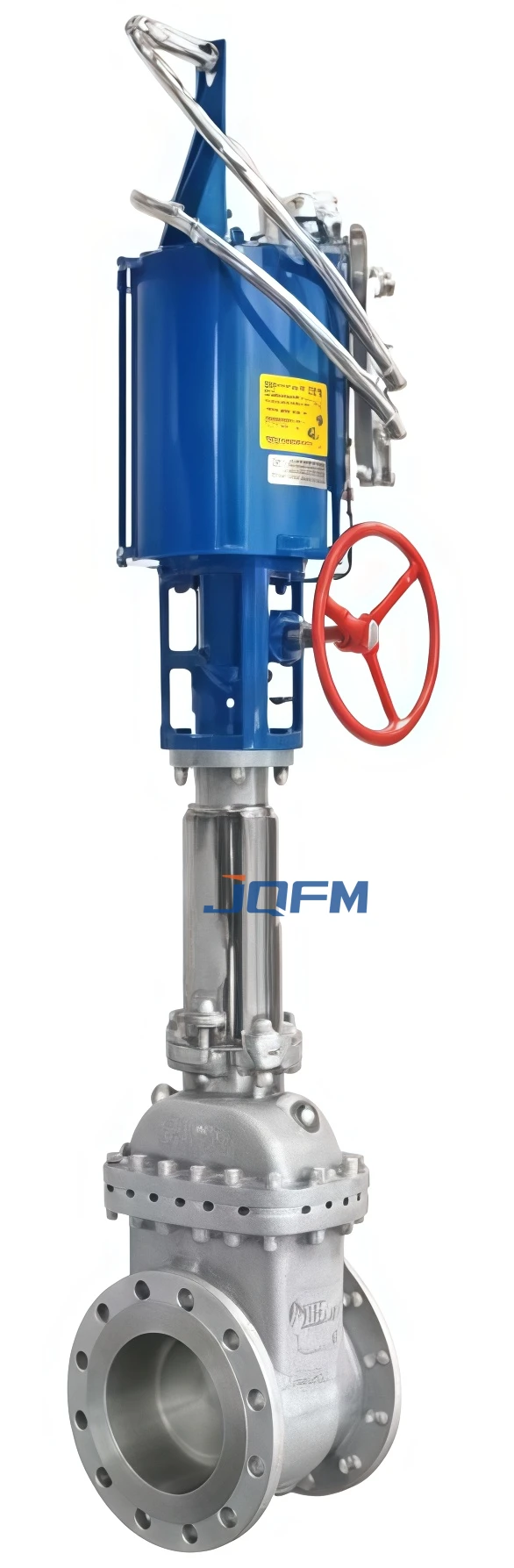

Válvula pneumática de gaveta dupla paralela
A válvula pneumática de gaveta dupla paralela apresenta portas duplas paralelas acionadas pneumaticamente para operação suave e de baixo torque e maior confiabilidade de vedação. Projetado para indústrias de petróleo, gás, química e energia, minimiza o desgaste, permite isolamento de fluxo bidirecional e integra-se facilmente com sistemas automatizados, proporcionando longa vida útil em condições industriais exigentes.
Válvula pneumática de gaveta dupla paralela
A válvula pneumática de porta dupla paralela é uma válvula de isolamento de alto desempenho projetada com duas portas paralelas para manter a vedação uniforme e reduzir o torque operacional. A atuação pneumática permite ciclos rápidos de abertura/fechamento e controle remoto, adequado para sistemas de tubulações totalmente automatizados.
Principais recursos:
Válvula pneumática de gaveta dupla paralela
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de porta dupla paralela pneumática |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN10 – PN420 / Classe 150–2500 |
| Material do corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, aço duplex, aço revestido |
| Material do assento | Assento metálico / Assento macio / Assento macio reforçado |
| Tipo de conexão | Flangeado, soldado de topo, solda de soquete |
| Operação | Atuador Pneumático (Ação Dupla/Ação Simples), Acionamento Manual |
| Pressão de fornecimento de ar | 0,4 – 0,8MPa |
| Faixa de temperatura | -29°C a +550°C |
| Tipo de vedação | Vedação Bidirecional |
| Padrão de Vazamento | ISO 5208 Classe A/API 598 |
| Padrão de projeto | API 600, API 6D, ASME B16.34 |
| Mídia Aplicável | Petróleo, Gás, Vapor, Água, Produtos Químicos, Materiais Abrasivos |
Válvula pneumática de gaveta dupla paralela
Dutos offshore e onshore, estações de compressão, cabeças de poço e linhas de processo de refinaria.
Tubulações de processamento químico, fluidos corrosivos e linhas de processo de alta temperatura.
Sistemas de vapor, água de alimentação e resfriamento em usinas térmicas e nucleares.
Dutos de lama e meios abrasivos, manuseio de minério e plantas de processamento mineral.
Tratamento de água industrial, dessalinização e isolamento de tubulações de alta pressão.
Integrado em sistemas PLC e SCADA para controle automatizado de dutos nas indústrias química, de petróleo e gás e de energia.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
