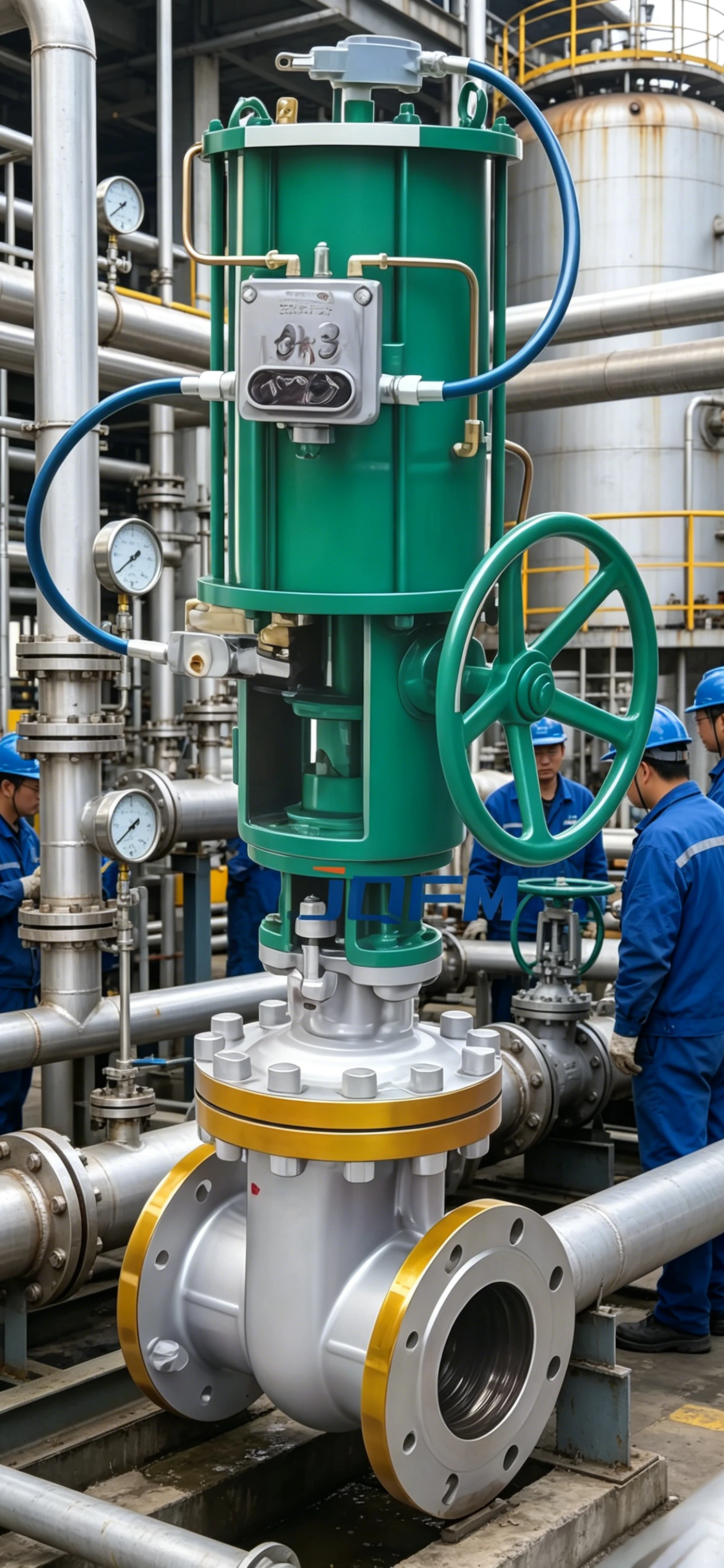

Válvula pneumática
A válvula gaveta pneumática combina uma válvula gaveta de alto desempenho com um atuador pneumático para obter operação remota automática. Projetado para abertura e fechamento rápidos, excelente desempenho de vedação e perda mínima de pressão, é amplamente utilizado em sistemas de tratamento de água, processamento químico, petróleo e gás, geração de energia e automação industrial.
Válvula de gaveta pneumática
OVálvula de gaveta pneumáticaé uma válvula de isolamento automatizada que utiliza ar comprimido para operar a haste da válvula e o mecanismo de guilhotina. Ele foi projetado especificamente para aplicações que exigem desligamento confiável, controle remoto e integração em sistemas de processos automatizados.
Com um design de passagem total, a válvula oferece resistência mínima ao fluxo e permite fluxo irrestrito do meio quando totalmente aberta. A atuação pneumática garante tempos de resposta rápidos, maior segurança operacional e redução dos requisitos de trabalho manual.
Como fabricante profissional de válvulas industriais, fornecemos soluções abrangentes de OEM e ODM para clientes globais.
Materiais do corpo da válvula
Materiais de portão
Materiais do assento
Materiais do Atuador
Nossas válvulas gaveta pneumáticas são fabricadas e testadas em conformidade com padrões internacionais.
Especificações de Parâmetros
| Item | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta pneumática |
| Tipo de válvula | Válvula de gaveta acionada pneumática |
| Tamanho nominal | DN50–DN2000 (2"–80") |
| Classificação de pressão | PN10, PN16, PN25, PN40, PN64, PN100 |
| Material do corpo | Ferro Dúctil, Aço Carbono, SS304, SS316 |
| Material do portão | Aço inoxidável, liga de aço |
| Material do assento | EPDM, NBR, PTFE, sede metálica |
| Tipo de conexão | Flangeado, Soldado |
| Padrão de flange | ANSI, ASME, DIN, EN, JIS, GB/T |
| Tipo de atuador | Dupla Ação / Simples Ação |
| Pressão de fornecimento de ar | 0,4–0,8MPa |
| Temperatura operacional | -29°C a +550°C |
| Sinal de controle | 4-20mA, NAMUR, compatível com PLC |
| Classe de Vazamento | ISO 5208 Taxa A |
| Padrão de projeto | API 600, API 6D |
| Padrão de teste | API 598, EN 12266 |
| Revestimento de superfície | Revestimento Epóxi, Revestimento FBE |
| Modo de operação | Controle Automático Pneumático |
| Mídia Aplicável | Água, Petróleo, Gás, Vapor, Produtos Químicos |
Aplicações na Indústria
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
