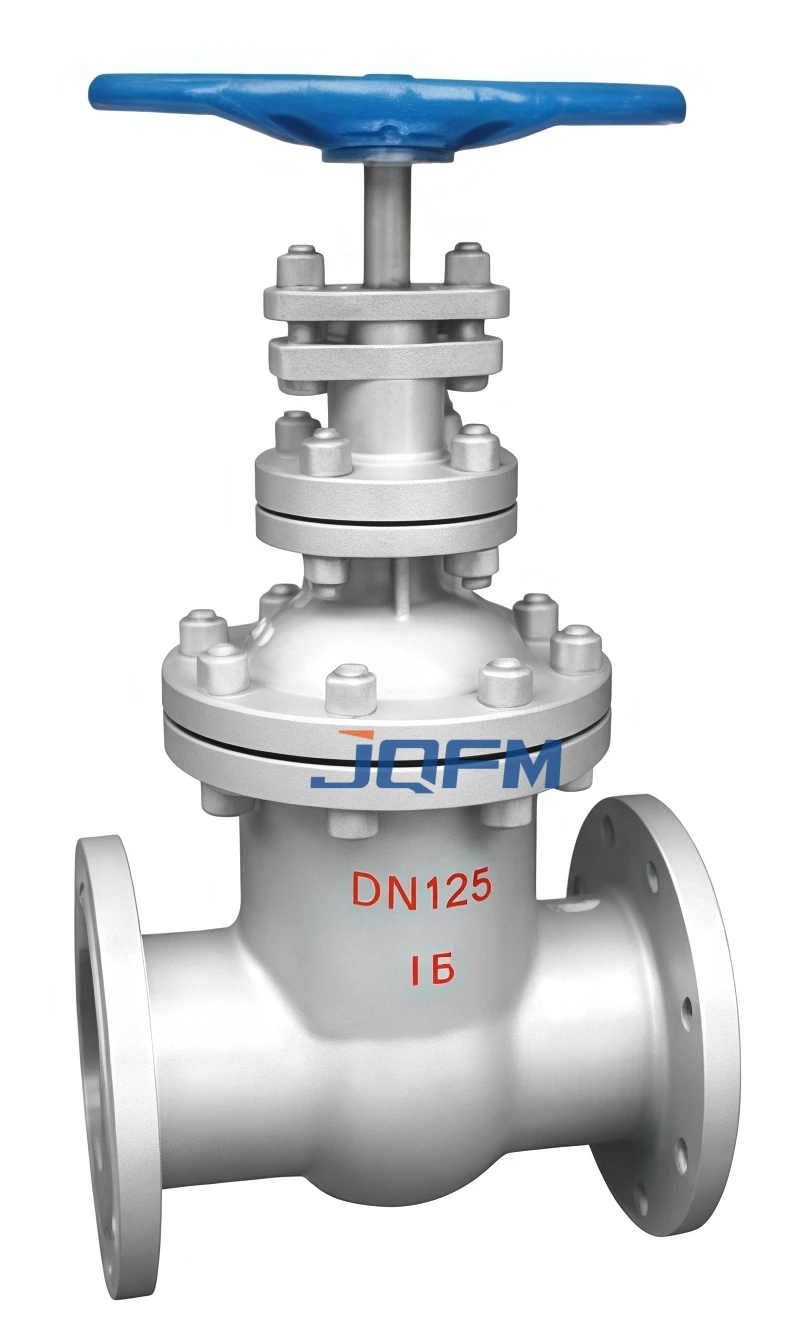

Válvula gaveta de haste não ascendente
A válvula gaveta com haste não ascendente apresenta um design de haste interna que elimina o movimento vertical da haste durante a operação, tornando-a ideal para instalações confinadas. Ele oferece baixa resistência ao fluxo, desempenho de fechamento confiável, resistência à corrosão e requisitos reduzidos de manutenção para aplicações de água, óleo, gás e fluidos industriais.
Válvula gaveta de haste não ascendente
A válvula gaveta de haste não ascendente foi projetada para aplicações onde o espaço de instalação é limitado e é necessário um isolamento de fluxo confiável. Ao contrário das válvulas de haste ascendente, a haste gira internamente sem se estender acima do volante, tornando-a adequada para instalações subterrâneas, sistemas de distribuição de água e instalações industriais compactas.
Fabricadas com aço carbono de alta qualidade, ferro dúctil, aço inoxidável e materiais de liga de aço, essas válvulas oferecem excelente resistência mecânica, confiabilidade de vedação e resistência à corrosão. O design de porta completa garante perda mínima de pressão e fluxo de fluido eficiente.
As válvulas de haste não ascendente são amplamente utilizadas em redes municipais de abastecimento de água, instalações de tratamento de águas residuais, sistemas de proteção contra incêndio, oleodutos e gasodutos e aplicações de processos industriais.
Como fabricante profissional de válvulas, oferecemos soluções completas de OEM e ODM.
Todas as válvulas de gaveta com haste fixa são fabricadas e testadas de acordo com padrões internacionais de qualidade.

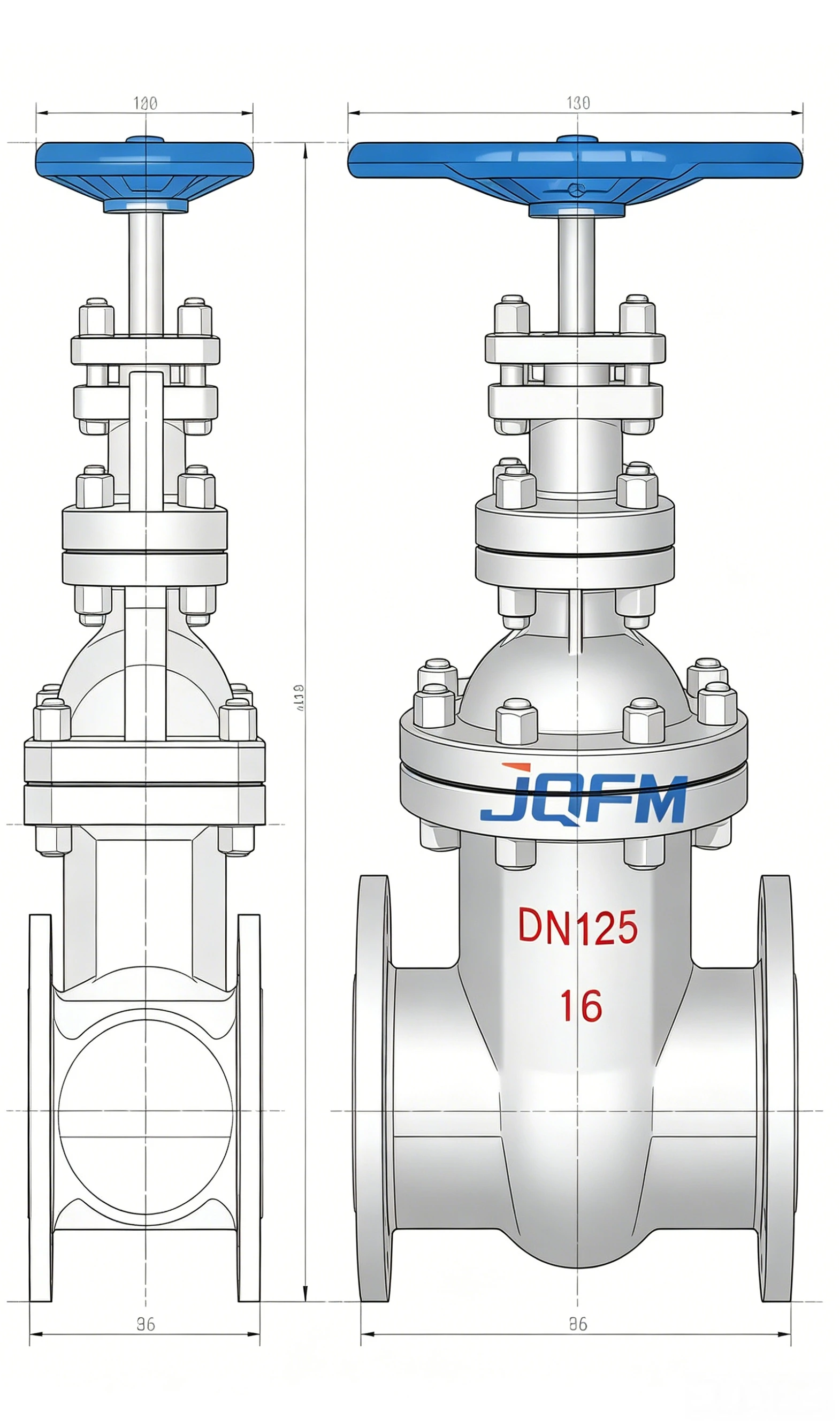

Válvula gaveta de haste não ascendente
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta com haste não ascendente |
| Tipo de válvula | Válvula gaveta de haste não ascendente (NRS) |
| Faixa de tamanho | DN50–DN1200 (2"–48") |
| Classificação de pressão | PN10, PN16, PN25, PN40 |
| Classe ANSI | 125, 150, 300 |
| Material do corpo | Ferro Dúctil, Ferro Fundido, Aço Carbono, Aço Inoxidável |
| Material do disco | Ferro Dúctil / Aço Inoxidável |
| Material da haste | SS304 / SS316 de aço inoxidável |
| Tipo de assento | Assento macio / assento metálico |
| Tipo de conexão | Junta mecânica flangeada |
| Tipo de operação | Volante, Engrenagem, Elétrico, Pneumático |
| Revestimento | Revestimento Epóxi (FBE) |
| Faixa de temperatura | -10°C a +120°C (assento macio) |
| Padrão de projeto | AWWA C509, AWWA C515, DIN, BS |
| Padrão de teste | API 598, EN 12266 |
| Padrão de Vazamento | Vazamento zero disponível |
| Mídia Aplicável | Água, Águas Residuais, Petróleo, Gás |
| Tipo de instalação | Subterrâneo / Interno / Externo |
| Proteção contra corrosão | Disponível |
Válvula gaveta de haste não ascendente
Tubulações de transmissão de água, redes de distribuição, estações elevatórias.
Sistemas de esgotos, redes de drenagem, estações de tratamento.
Tubulações de combate a incêndio, redes de hidrantes, sistemas de sprinklers.
Tubulações de serviços públicos, terminais de armazenamento, sistemas de processos não críticos.
Distribuição de água agrícola, gestão de reservatórios, redes de canais.
Tubulações de processos gerais, sistemas de água de resfriamento, serviços de utilidade pública.
Redes subterrâneas de dutos, projetos de engenharia municipal.
Sistemas de circulação de água de refrigeração e tubulações de serviços auxiliares.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
