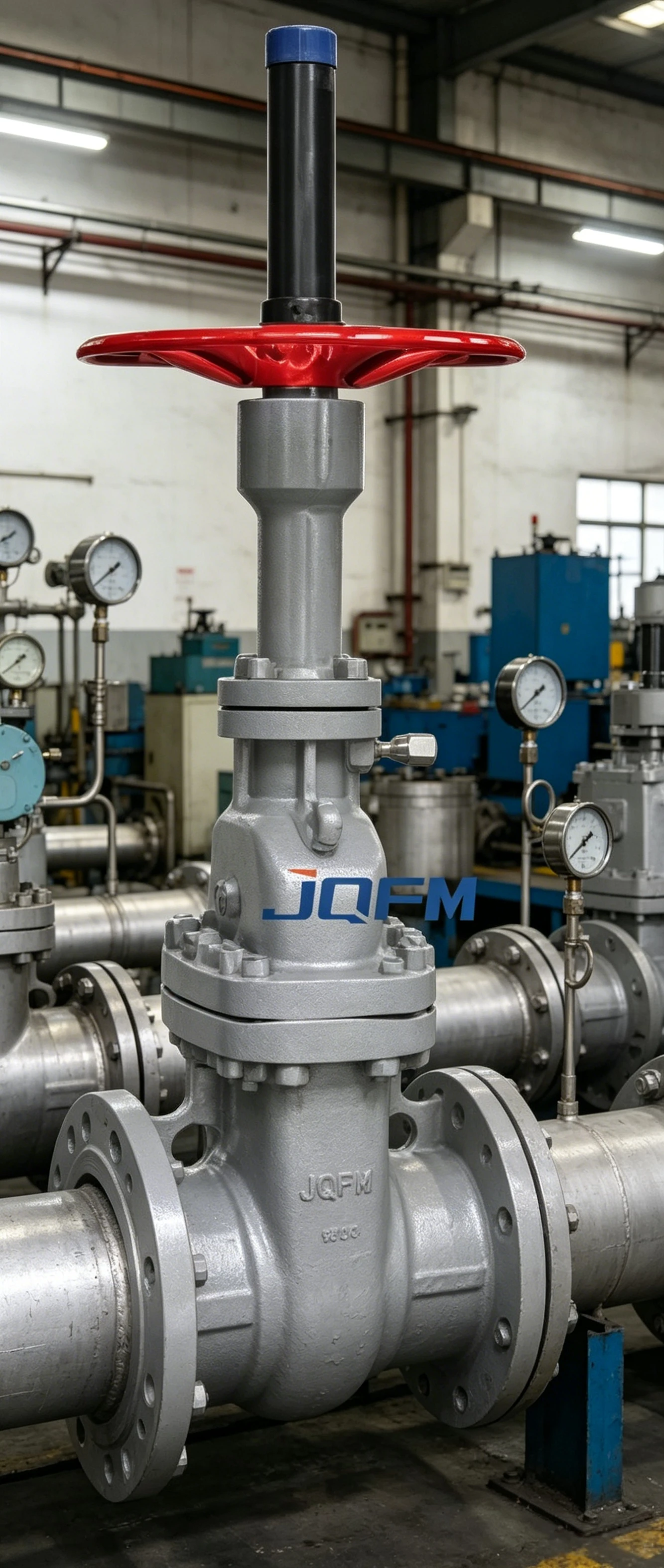

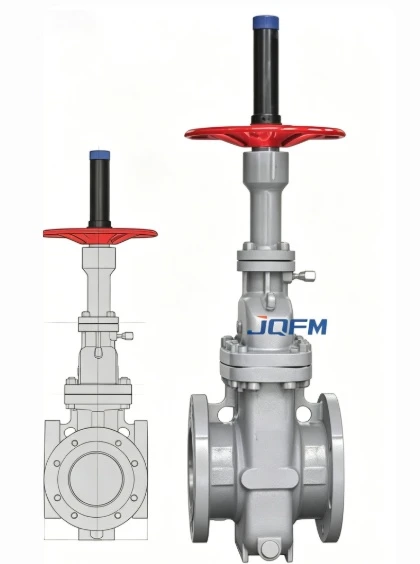

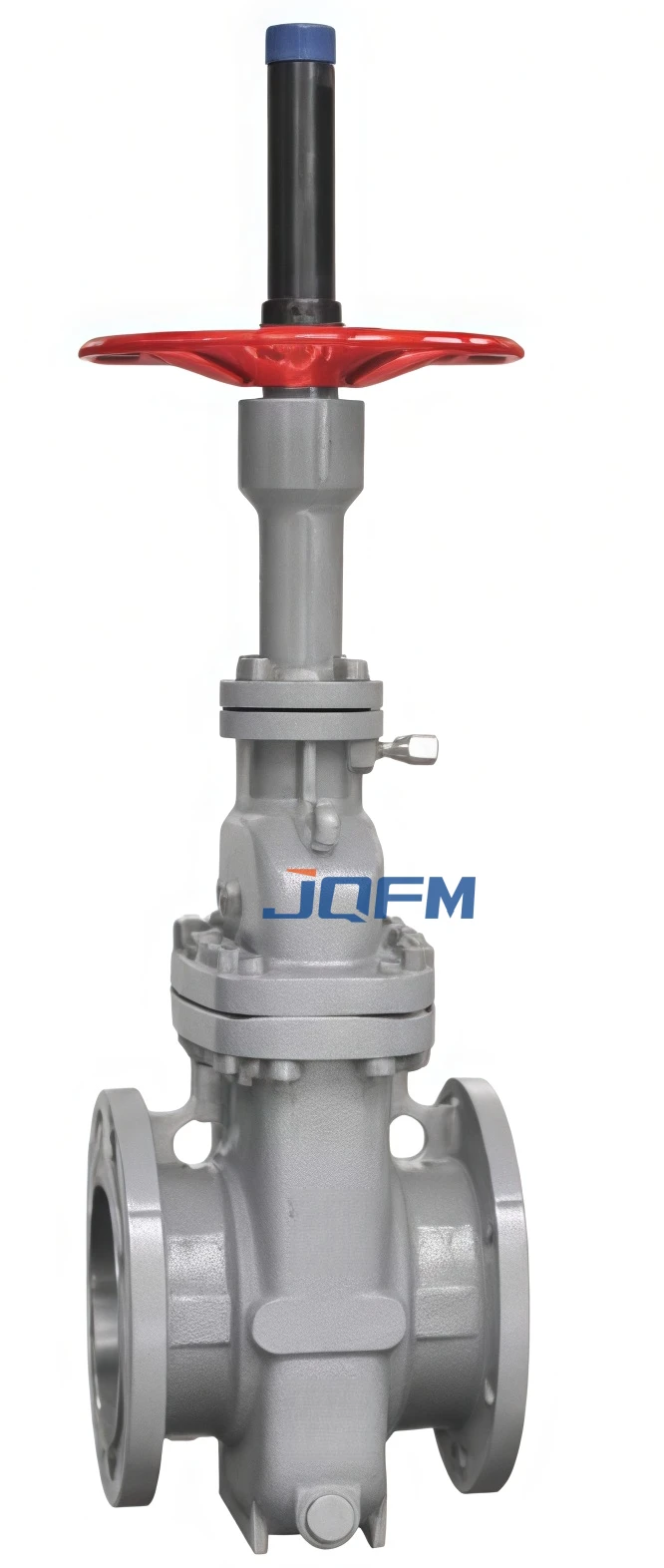

Válvula de gaveta plana sem desvio
A válvula de gaveta plana sem desvio foi projetada para sistemas de fluxo direto que exigem fechamento total sem canais de desvio. Sua estrutura de comporta plana proporciona queda mínima de pressão, operação suave e vedação durável. Adequado para tubulações de água, vapor, óleo e produtos químicos, oferece baixa manutenção, alta confiabilidade e integração com sistemas de automação.
Válvula de gaveta plana sem desvio
A válvula de gaveta plana sem desvio é uma válvula de isolamento de alto desempenho projetada para tubulações onde é necessário um caminho de fluxo reto e desobstruído. Ao contrário das válvulas do tipo desvio, ela não possui balanceamento de pressão ou orifício de desvio, o que a torna ideal para aplicações que exigem fluxo direto sem turbulência.
Construído em aço carbono, aço inoxidável ou aço-liga, oferece excelente resistência mecânica, resistência à corrosão e vedação bidirecional. A válvula pode ser operada manualmente, eletricamente, pneumaticamente ou hidraulicamente e é compatível com sistemas de controle automatizados.
Principais recursos:
Válvula de gaveta plana sem desvio
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta plana sem desvio |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN10 – PN420 / Classe 150–2500 |
| Material do Corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, liga de aço, aço duplex |
| Material do assento | Assento metálico / assento macio |
| Tipo de conexão | Flangeado, soldado de topo, solda de soquete |
| Operação | Manual, Elétrico, Pneumático, Hidráulico |
| Faixa de temperatura | -29°C a +550°C |
| Tipo de vedação | Vedação Bidirecional |
| Padrão de Vazamento | ISO 5208 Classe A/API 598 |
| Padrão de projeto | API 600, API 6D, ASME B16.34 |
| Mídia Aplicável | Água, Petróleo, Gás, Vapor, Produtos Químicos |
Válvula de gaveta plana sem desvio
Adequado para tubulações diretas, sistemas de refinaria e linhas de transmissão de alta pressão que exigem fechamento preciso.
Usado em processamento químico, linhas de processo de alta temperatura e alta pressão sem desvio de fluxo.
Aplicado em sistemas de água de alimentação, vapor e resfriamento que exigem isolamento confiável e queda mínima de pressão.
Ideal para tubulações de água potável, tratamento de águas residuais e estações de bombeamento.
Usado em fábricas de produtos químicos, alimentos e bebidas, têxteis e tubulações industriais que exigem isolamento total sem desvio.
Compatível com sistemas SCADA e DCS para controle remoto em tubulações industriais automatizadas.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
