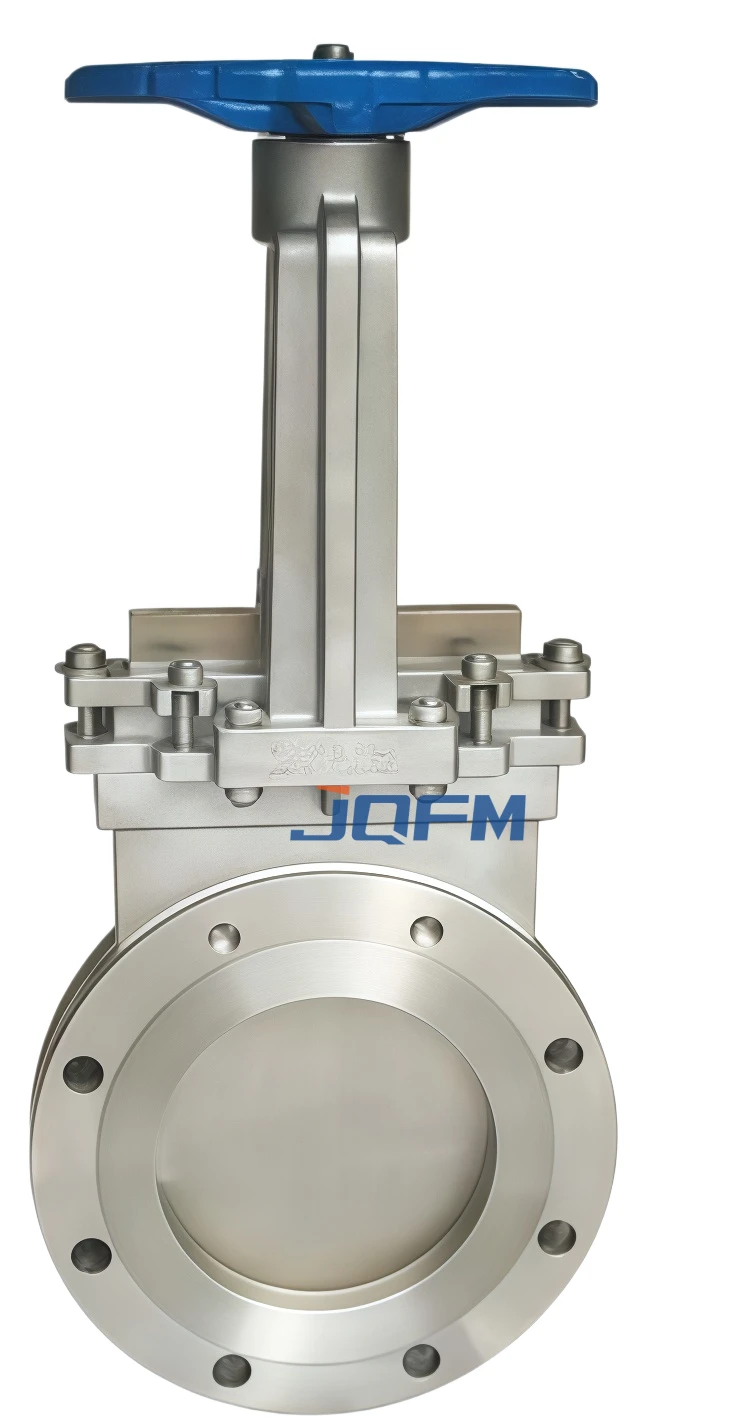

Válvula guilhotina
A válvula guilhotina foi projetada para aplicações industriais exigentes envolvendo lamas, fluidos viscosos e meios corrosivos. Seu portão afiado e endurecido corta sólidos para uma operação suave. Construído com materiais resistentes à corrosão, garante vedação hermética, baixo atrito, longa vida útil e fácil manutenção nas indústrias de tratamento de água, mineração, química e celulose.
Válvula guilhotina
A válvula de guilhotina é uma válvula de passagem completa otimizada para líquidos espessos, lamas e fluidos semissólidos. A porta com arestas vivas permite cortar sólidos para manter o fluxo ininterrupto. Seu corpo robusto e materiais de sede resilientes proporcionam vedação durável sob condições de alta abrasão e corrosivas. Disponível em operação manual, pneumática ou elétrica, é amplamente utilizado em tubulações industriais que exigem vazão total e baixa queda de pressão.

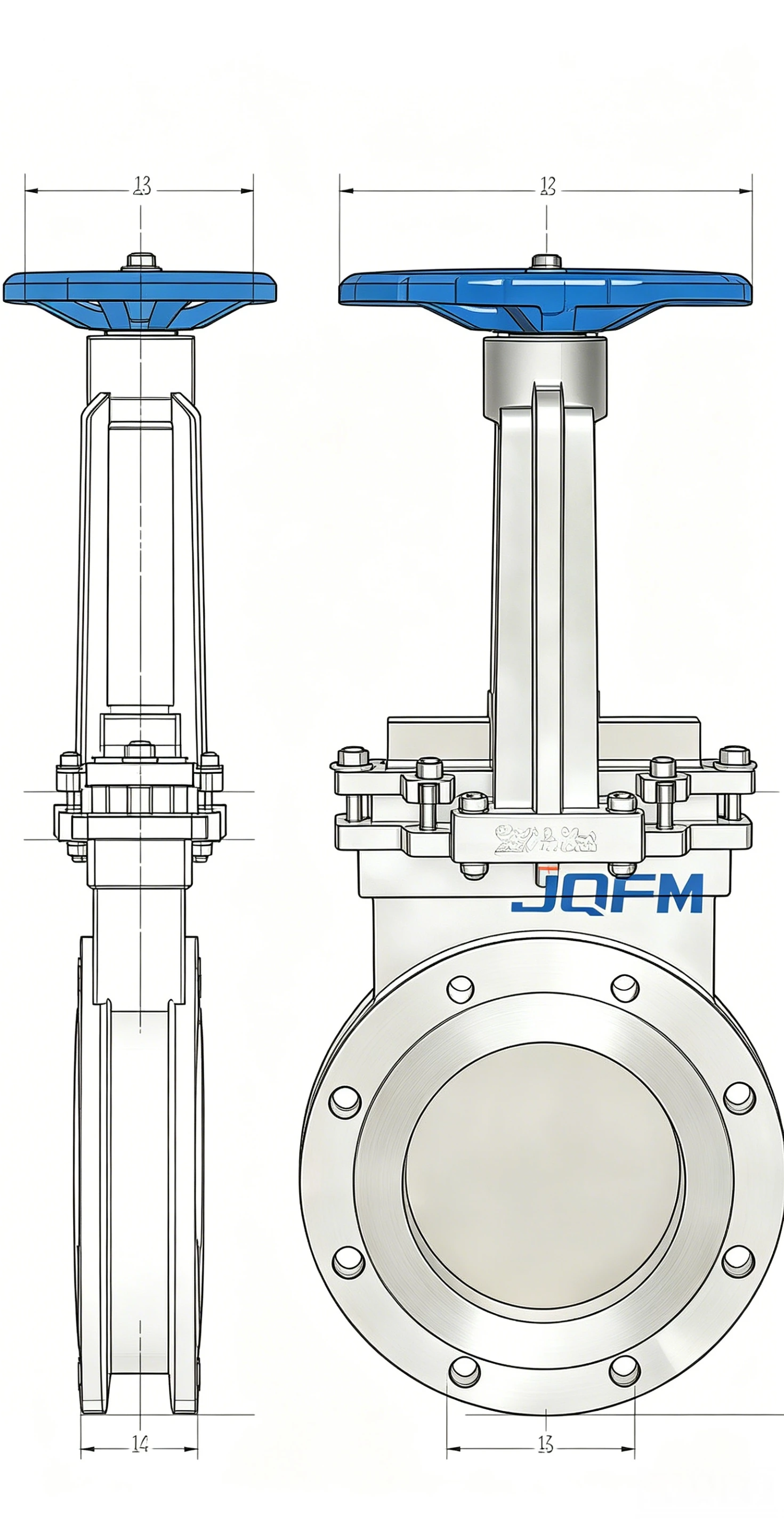

Válvula guilhotina
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de guilhotina |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN10 – PN40 |
| Classe ANSI | Classe 150 – Classe 300 |
| Material do Corpo | Aço carbono, aço inoxidável, liga de aço, ferro dúctil |
| Material do portão | Aço inoxidável, aço revestido, liga de aço |
| Material do assento | Assento de borracha/metal resiliente |
| Tipo de conexão | Flangeado, Wafer, Lug, Solda de topo |
| Operação | Manual, Elétrico, Pneumático |
| Faixa de temperatura | -46°C a +250°C |
| Tipo de vedação | Bidirecional / Unidirecional |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 609, ASME B16.34 |
| Mídia Aplicável | Polpa, Celulose, Águas Residuais, Produtos Químicos, Fluidos Viscosos |
Válvula guilhotina
Controla tubulações de lodo, águas residuais e dosagem de produtos químicos.
Lida com pastas abrasivas, rejeitos e polpa.
Regula líquidos corrosivos ou viscosos em tubulações de processo.
Usado em estoque de celulose, efluentes de fábricas de papel e tubulações de processo.
Controla líquidos industriais densos e semissólidos em fábricas.
Aplicado no manuseio de cinzas, água de resfriamento e tubulações de condensado.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
