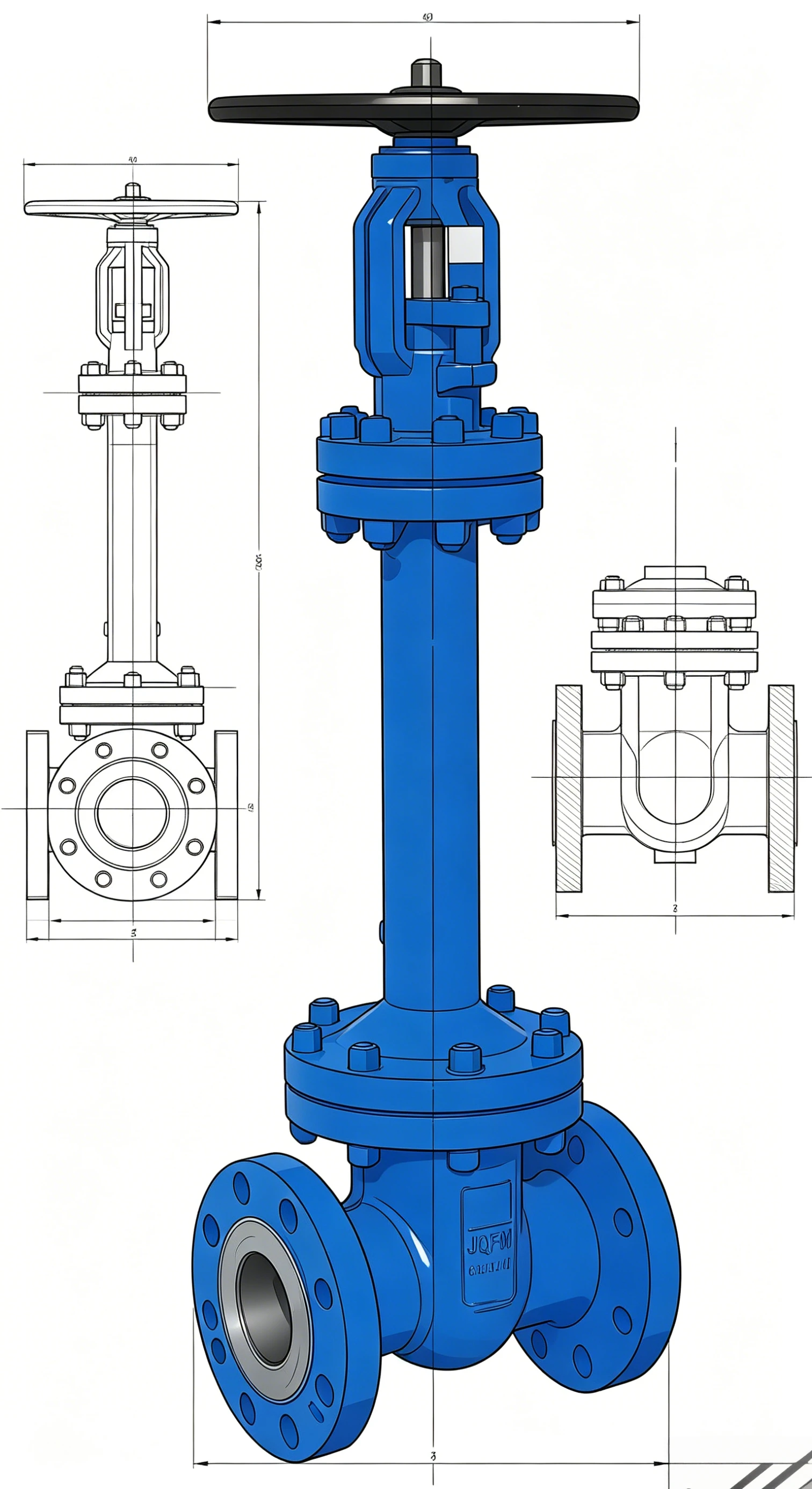

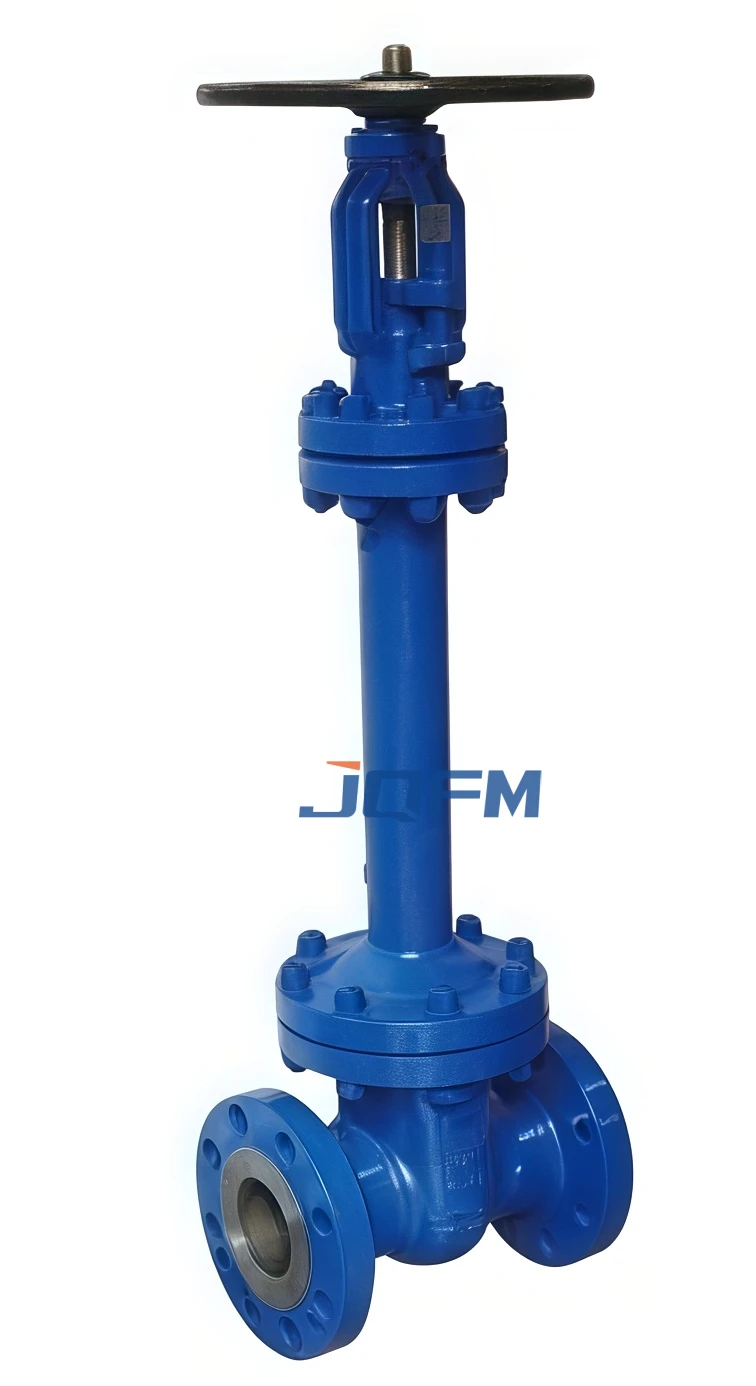

Válvula gaveta de fole padrão alemão
A válvula gaveta de fole padrão alemão apresenta uma vedação de fole de aço inoxidável soldada que elimina vazamentos na haste e reduz os requisitos de manutenção. Fabricado de acordo com as normas DIN e EN, oferece excelente desempenho de vedação, proteção ambiental e segurança operacional para sistemas de vapor, óleo térmico, produtos químicos e processos industriais de alta temperatura.
Válvula gaveta de fole padrão alemão
A válvula gaveta de fole padrão alemão foi projetada para atender aos rigorosos requisitos DIN e EN para operação sem vazamentos e proteção ambiental. A válvula incorpora um conjunto de fole de aço inoxidável soldado com precisão que forma uma vedação permanente entre o meio do processo e a atmosfera, evitando emissões fugitivas e vazamentos na haste.
Uma vedação secundária de gaxeta de grafite fornece proteção de segurança adicional, garantindo confiabilidade de longo prazo sob condições operacionais exigentes. O design da porta completa minimiza a perda de pressão e, ao mesmo tempo, proporciona um desempenho de desligamento confiável.

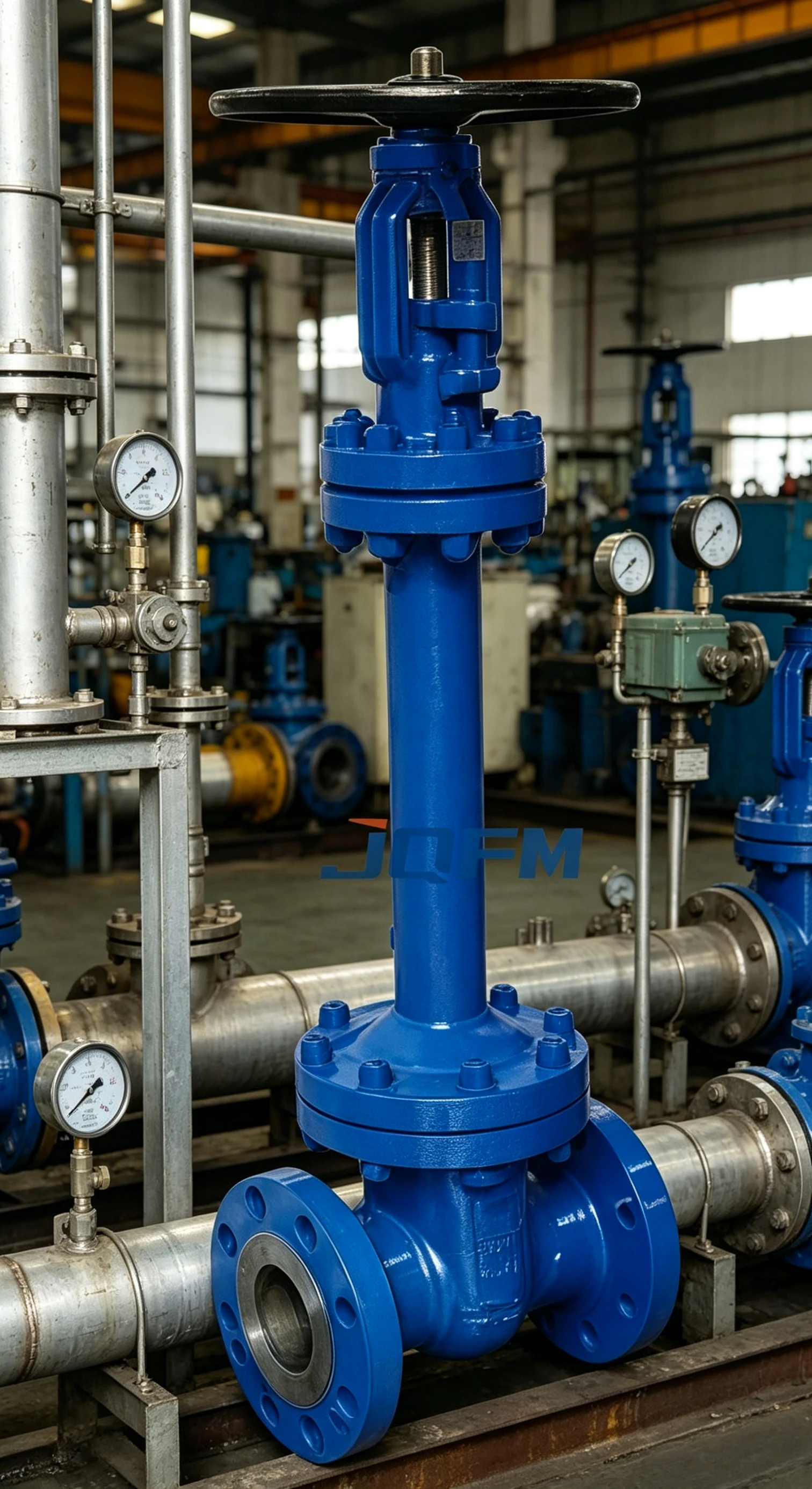

Fabricadas em aço fundido de alta qualidade, aço inoxidável e materiais de liga de aço, as válvulas de gaveta de fole padrão alemão são amplamente utilizadas em sistemas de vapor, plantas de processamento químico, estações de energia térmica, instalações farmacêuticas e redes de aquecimento urbano.
Como fabricante profissional de válvulas industriais, fornecemos soluções abrangentes de OEM e ODM.
Todas as válvulas gaveta de fole padrão alemão são fabricadas e testadas de acordo com padrões internacionais e europeus.
Válvula gaveta de fole padrão alemão
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta de fole padrão alemão |
| Tipo de válvula | Válvula de vedação de fole |
| Padrão | DIN/EN |
| Tamanho nominal | DN15–DN600 |
| Classificação de pressão | PN16, PN25, PN40, PN63 |
| Material do Corpo | GS-C25, 1.4308, 1.4408, liga de aço |
| Material do fole | SS304, SS316, Inconel |
| Material do disco | Aço inoxidável |
| Material da haste | Aço inoxidável |
| Tipo de conexão | Flange DIN, solda de topo |
| Tipo de operação | Volante, Engrenagem, Elétrico, Pneumático |
| Tipo de assento | Metal assentado |
| Faixa de temperatura | -196°C a +425°C |
| Desempenho de vazamento | Vazamento Zero na Haste |
| Padrão de projeto | RUÍDO 3356 |
| Padrão Presencial | DIN EN 558 |
| Padrão de flange | DIN EN 1092-1 |
| Padrão de teste | EN 12266, API 598 |
| Mídia Aplicável | Vapor, óleo térmico, produtos químicos, água |
| Projeto seguro contra incêndio | Disponível |
Válvula gaveta de fole padrão alemão
Manuseio de fluidos corrosivos, transporte de produtos químicos perigosos, sistemas de isolamento de processos.
Principais tubulações de vapor, sistemas de condensado, equipamentos auxiliares de caldeiras.
Tubulações de transmissão de água quente, redes de aquecimento municipal.
Sistemas de processos limpos, transporte de meios estéreis, aplicações de alta pureza.
Sistemas de distribuição de vapor, tubulações de serviços públicos, aplicações de processos sanitários.
Processamento de hidrocarbonetos, sistemas utilitários de refinarias, projetos de proteção ambiental.
Sistemas auxiliares de processo, tubulações de fluido térmico, redes de utilidades industriais.
Sistemas de baixas emissões, projetos de controle de emissões fugitivas, operações industriais sustentáveis.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
