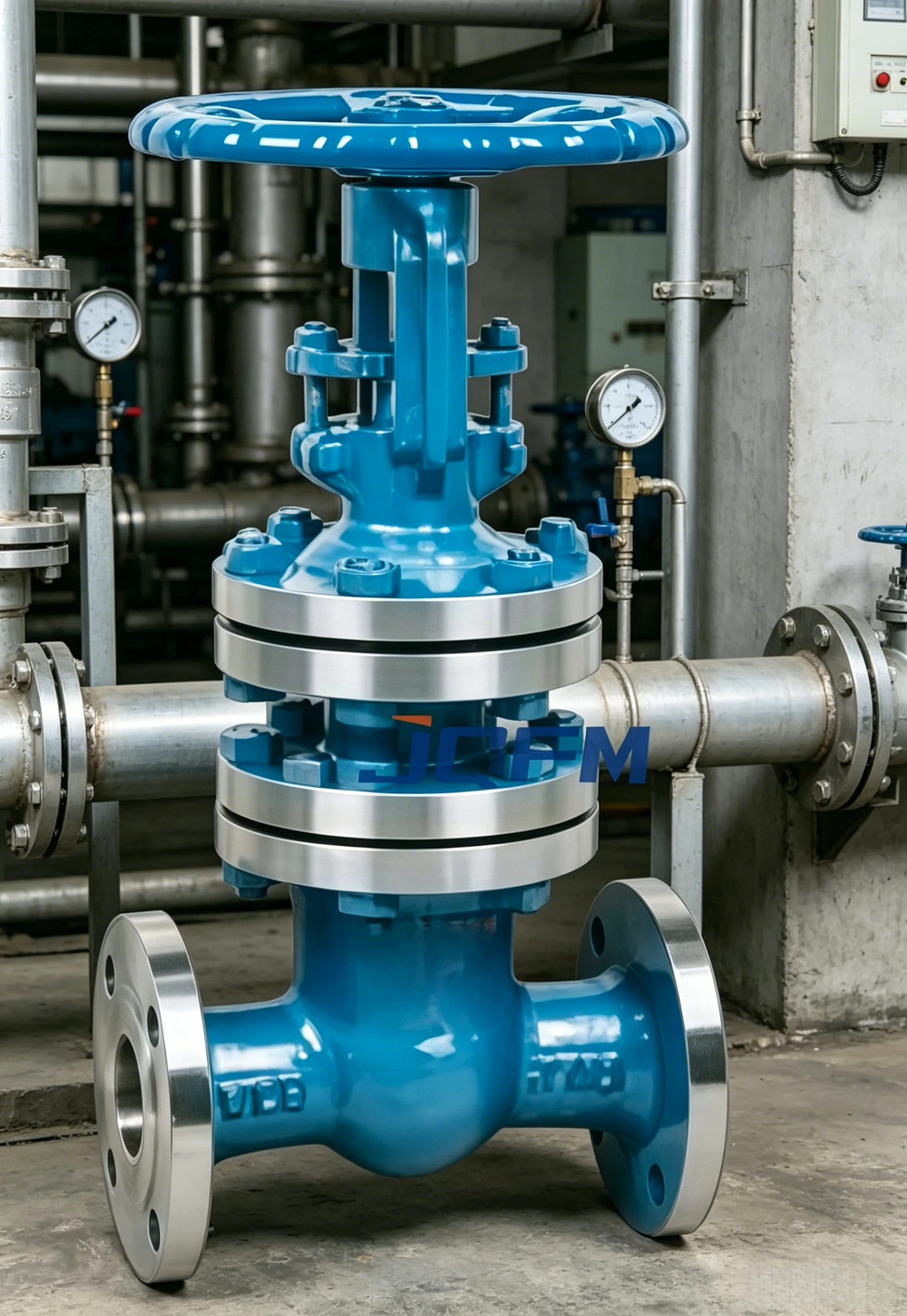

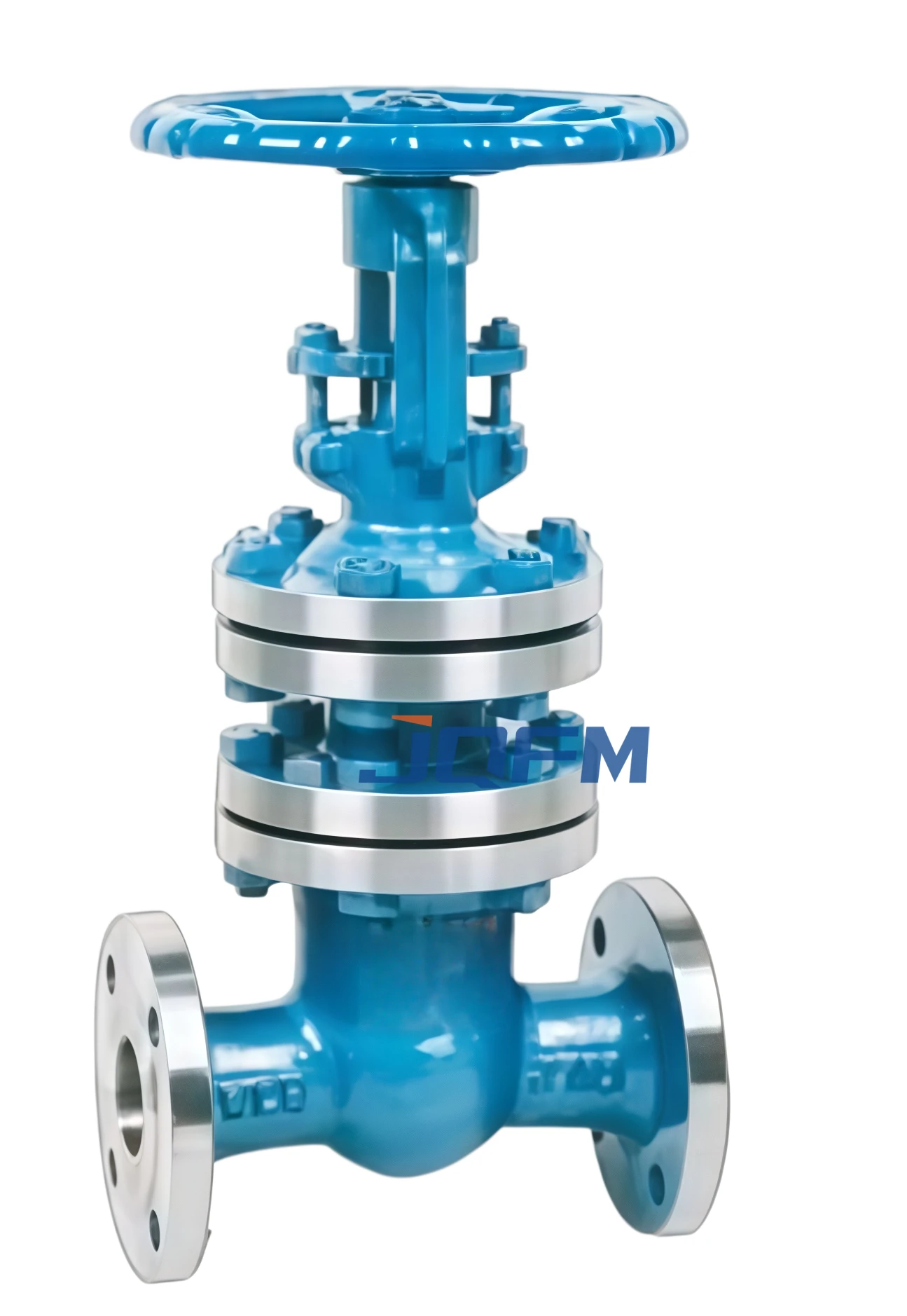

Válvula de gaveta ondulada GB
A válvula gaveta corrugada GB utiliza uma vedação de fole de aço inoxidável para eliminar vazamentos na haste e aumentar a segurança operacional. Fabricado de acordo com os padrões chineses da GB, oferece excelente desempenho de vedação, resistência à corrosão e baixos requisitos de manutenção. Ideal para vapor, óleo térmico, fluidos tóxicos e sistemas de processos industriais de alta temperatura.
Válvula de gaveta ondulada GB
A válvula gaveta corrugada GB, também conhecida como válvula gaveta GB Bellows Seal, foi projetada para fornecer vedação absoluta da haste e isolamento confiável do fluxo em ambientes industriais exigentes. Seu conjunto de fole de aço inoxidável soldado evita vazamento de meio através da área da haste, melhorando significativamente a proteção ambiental, a segurança operacional e a confiabilidade do equipamento.
Fabricada de acordo com os padrões industriais chineses GB, JB e relacionados, a válvula combina uma estrutura robusta de válvula gaveta com tecnologia avançada de vedação de fole. O sistema de vedação dupla, composto por uma vedação de fole e uma vedação de gaxeta de backup, garante proteção máxima contra emissões fugitivas.
As válvulas gaveta corrugadas GB são amplamente utilizadas em plantas petroquímicas, usinas termelétricas, instalações de processamento químico, sistemas de aquecimento urbano, produção farmacêutica e outras aplicações que exigem vazamento externo zero.
Como fabricante profissional de válvulas, oferecemos serviços completos de OEM e ODM.
Nossas válvulas gaveta corrugadas GB atendem aos padrões internacionais de fabricação e testes.

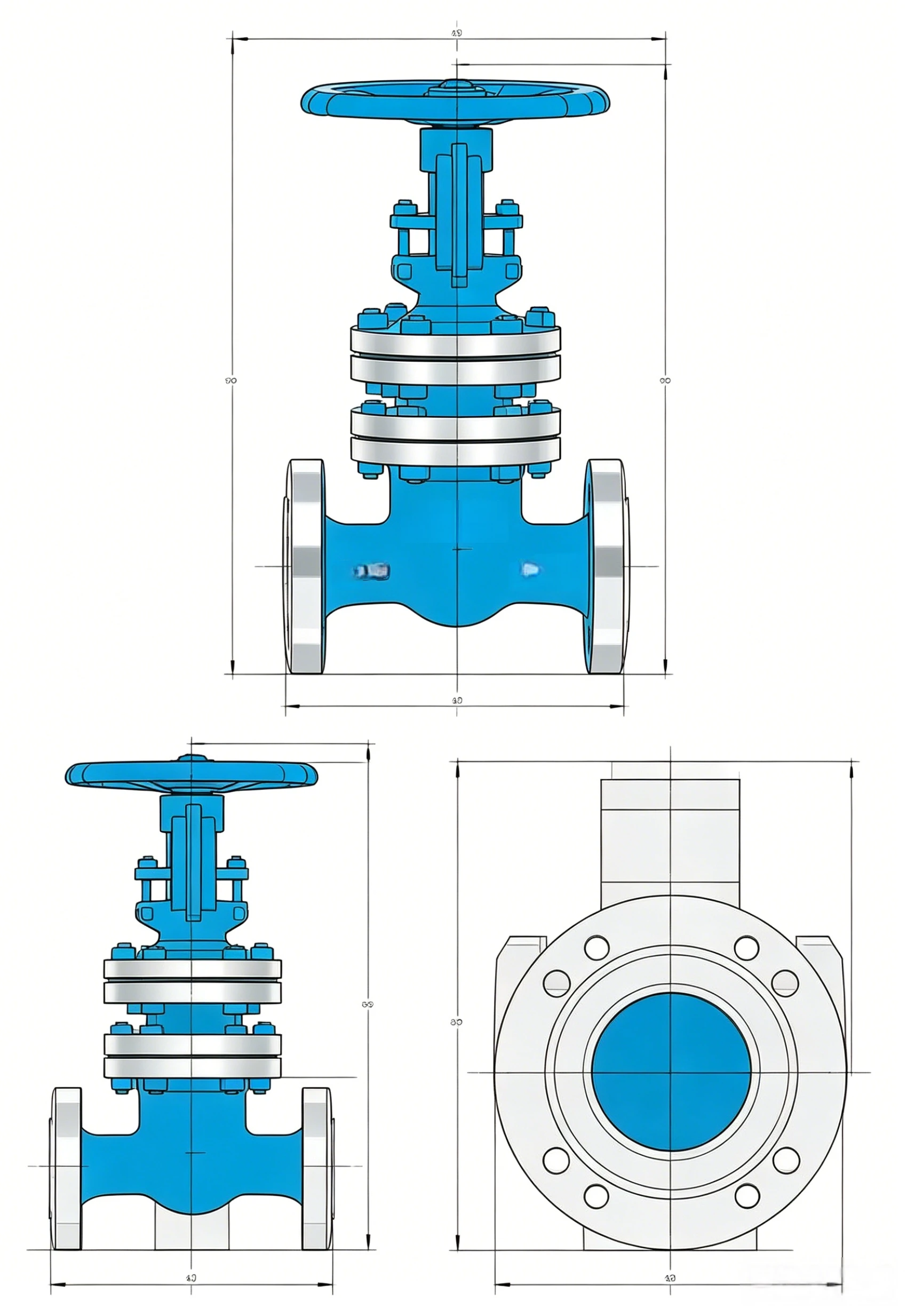

Válvula de gaveta ondulada GB
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta ondulada GB |
| Tipo de válvula | Válvula de vedação de fole |
| Padrão | Padrão GB |
| Tamanho nominal | DN15–DN600 |
| Classificação de pressão | PN16–PN100 |
| Material do Corpo | WCB, CF8, CF8M, liga de aço |
| Material do fole | SS304, SS316, Inconel |
| Material do portão | Aço inoxidável |
| Material da haste | Aço inoxidável |
| Tipo de conexão | Flangeado, solda de topo, solda de soquete |
| Operação | Volante, Engrenagem, Elétrico, Pneumático |
| Tipo de assento | Assento Metálico |
| Faixa de temperatura | -29°C a +425°C |
| Padrão de Vazamento | Vazamento Zero na Haste |
| Padrão de projeto | GB/T 12234 |
| Padrão Presencial | GB/T 12221 |
| Padrão de flange | GB/T 9113 |
| Padrão de teste | GB/T 13927, API 598 |
| Mídia Aplicável | Vapor, óleo térmico, água, produtos químicos |
| Vida útil | Design de fole de longa duração |
Válvula de gaveta ondulada GB
Transporte de fluidos perigosos, sistemas de refinaria, tubulações de isolamento de processos.
Manuseio de meios tóxicos, controle de fluidos corrosivos, sistemas de proteção ambiental.
Sistemas principais de vapor, tubulações auxiliares de vapor, aplicações em processos de caldeiras.
Sistemas de transmissão de água quente, infraestruturas de aquecimento urbano.
Manuseio de fluidos de alta pureza, sistemas de processo livres de contaminação.
Tubulações de processos limpos, sistemas de utilidades sanitárias, redes de distribuição de vapor.
Isolamento de dutos, sistemas de controle de processos, aplicações de terminais de armazenamento.
Sistemas de processo de baixa emissão, aplicações de controle de emissões fugitivas.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
