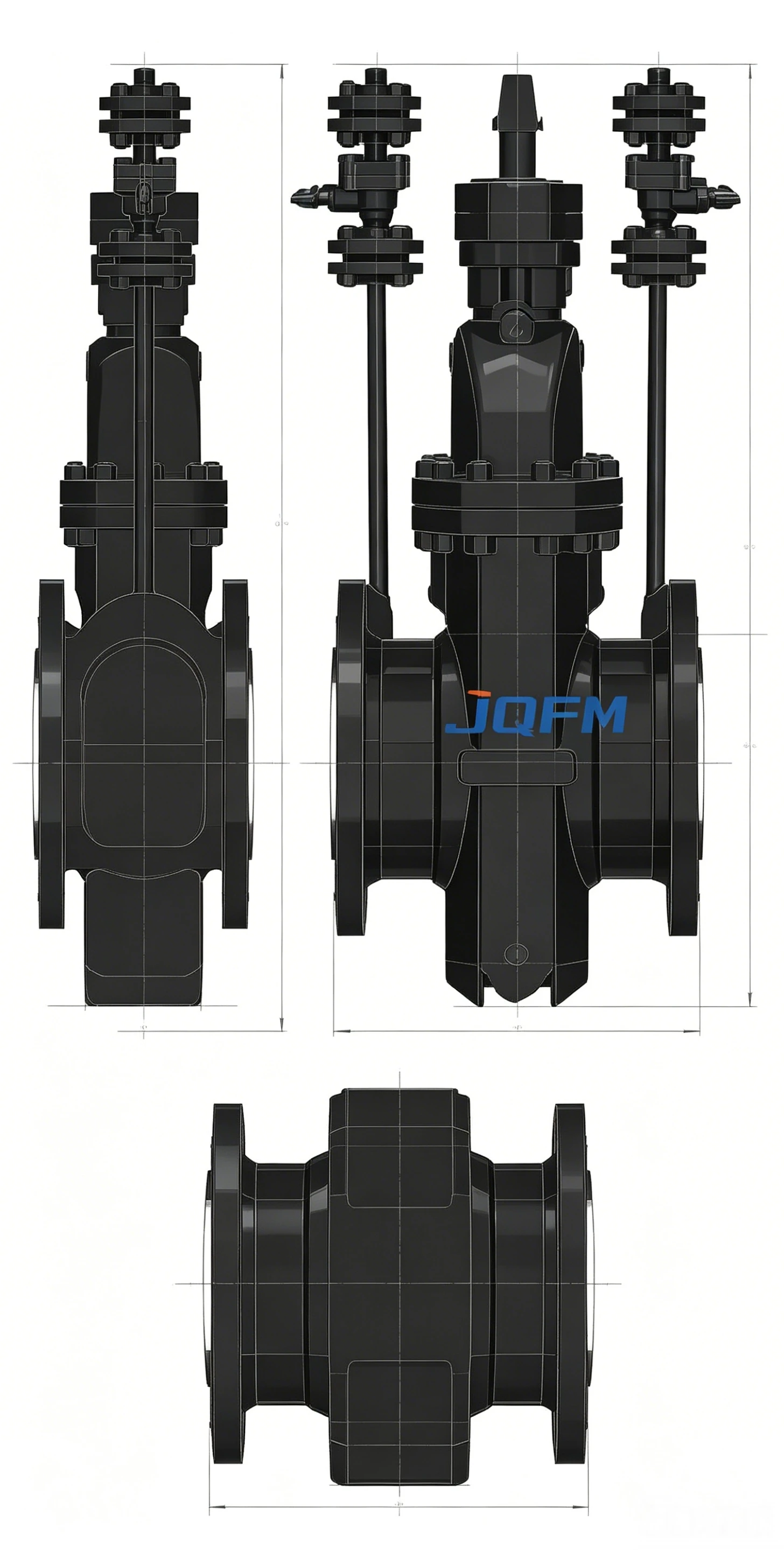

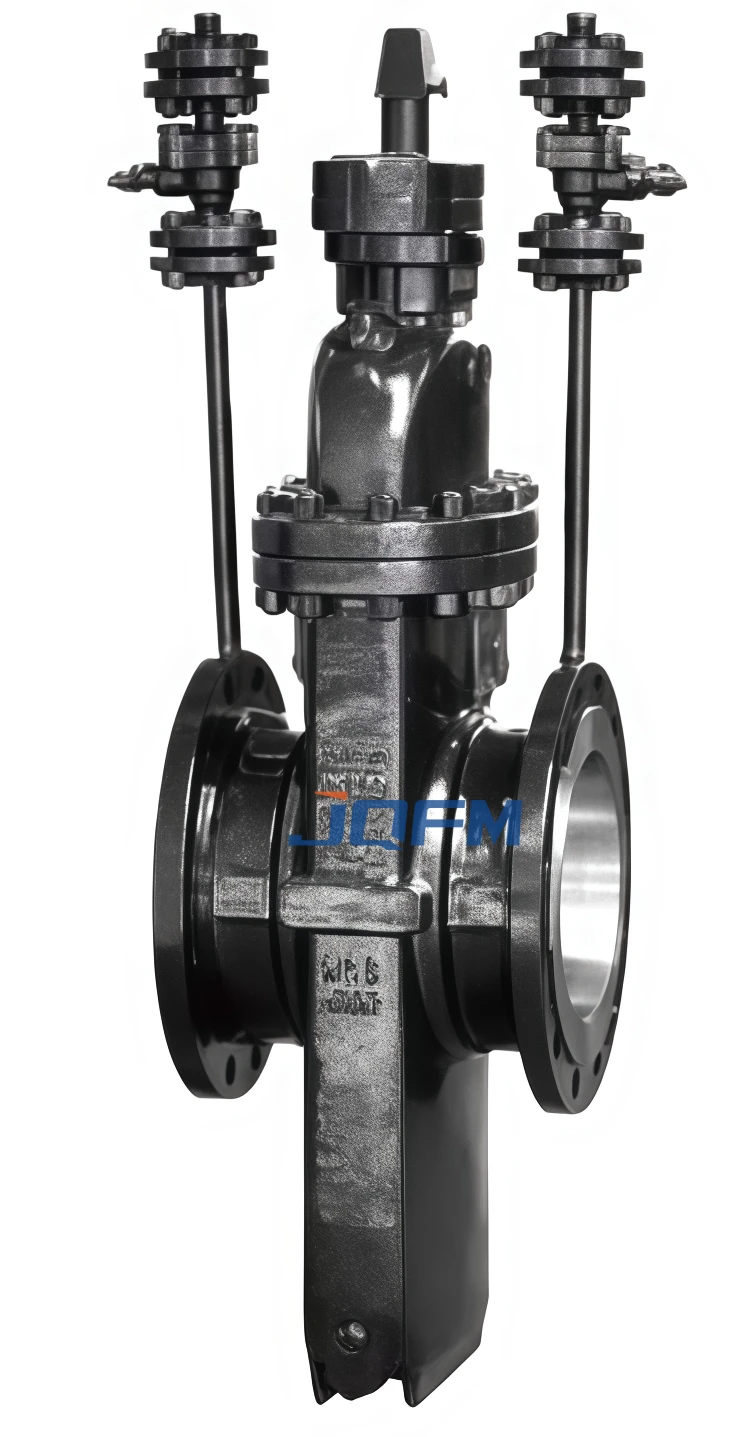

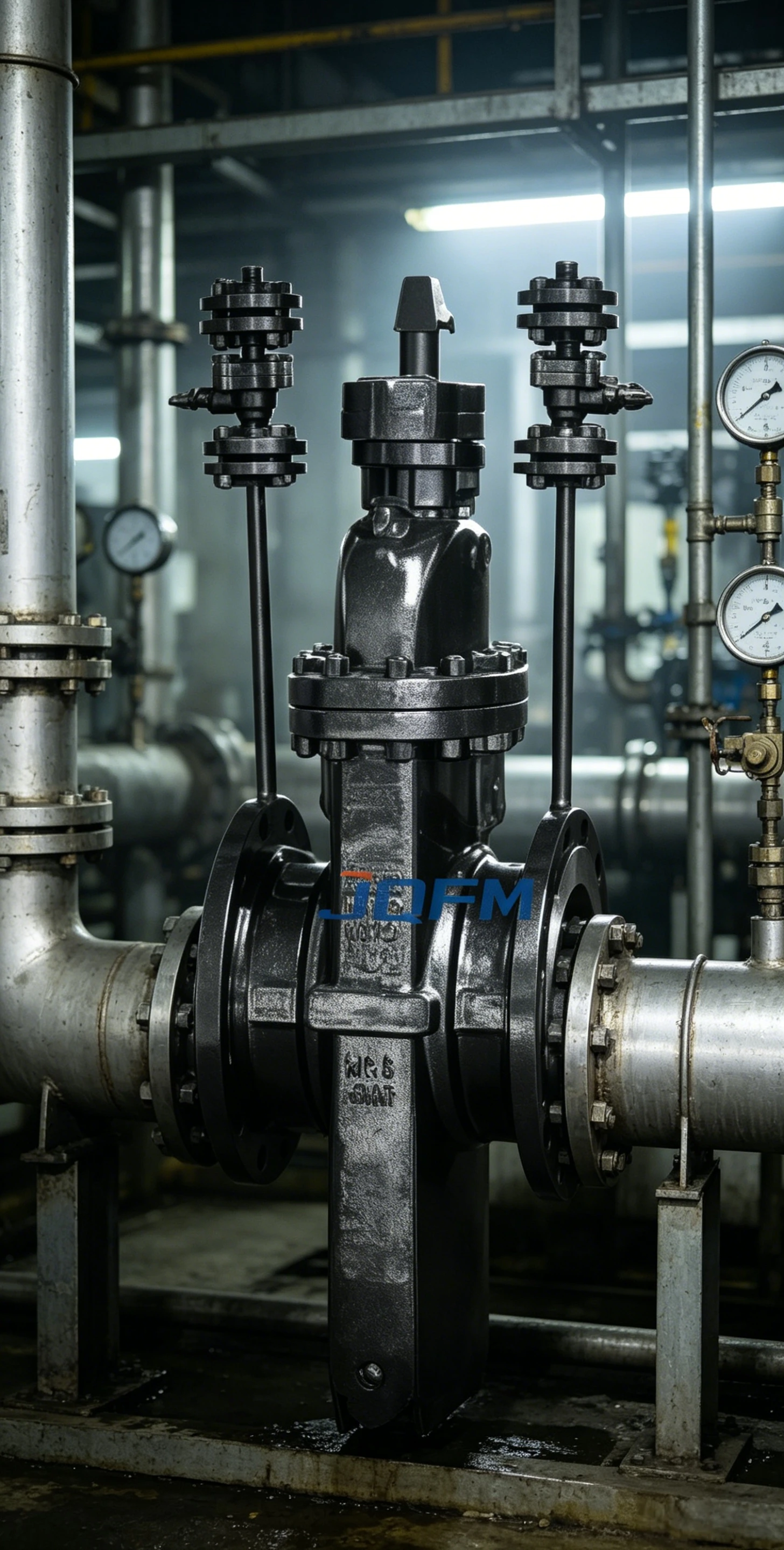

Válvula de gaveta de gás tipo flange com tubo de purga
A válvula de gaveta de gás tipo flange com tubo de purga foi projetada especificamente para sistemas de transmissão de gás natural e gás industrial. Equipado com tubo de purga integrado, permite liberação segura de pressão, drenagem e remoção de impurezas durante a manutenção. A conexão flangeada garante fácil instalação, enquanto a estrutura robusta do portão proporciona desempenho de vedação confiável sob condições operacionais exigentes.
Válvula de gaveta de gás tipo flange com tubo de purga
A válvula de gaveta de gás tipo flange com tubo de purga é uma válvula de isolamento de alto desempenho desenvolvida para aplicações de transmissão e distribuição de gás. O tubo de purga integrado permite equalização de pressão, drenagem de condensado e descarga de impurezas, melhorando a segurança operacional e a eficiência de manutenção.
Apresentando um design de comporta de passagem total e superfícies de vedação de precisão, a válvula minimiza a perda de pressão e fornece fechamento confiável. A conexão flangeada permite instalação e substituição convenientes em sistemas de tubulação.
Como fabricante profissional de válvulas industriais, oferecemos soluções abrangentes de OEM e ODM para projetos de transmissão de gás em todo o mundo.
Todas as válvulas são fabricadas e testadas de acordo com padrões reconhecidos internacionalmente.
Válvula de gaveta de gás tipo flange com tubo de purga
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta de gás tipo flange com tubo de sopro |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN16 – PN420 |
| Classe ANSI | Classe 150 – Classe 2500 |
| Material do Corpo | Aço Carbono, Aço Forjado, Aço Inoxidável |
| Material do portão | Aço inoxidável, liga de aço |
| Material do assento | Assento macio / assento metálico |
| Tipo de conexão | Flangeado |
| Operação | Manual, Elétrico, Pneumático, Hidráulico |
| Faixa de temperatura | -46°C a +200°C |
| Função de sopro | Drenagem, ventilação, alívio de pressão |
| Tipo de vedação | Vedação Bidirecional |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 6D, API 600, ASME B16.34 |
| Projeto seguro contra incêndio | API 607/API 6FA Opcional |
| Mídia Aplicável | Gás Natural, GNL, GLP, Gás Industrial |
Válvula de gaveta de gás tipo flange com tubo de purga
Usado em sistemas de transporte de gás natural de longa distância que exigem isolamento confiável e funções seguras de liberação de pressão.
Adequado para estações de compressão, estações de regulação de pressão, instalações de medição e sistemas de armazenamento de gás.
Aplicado em terminais de recebimento de GNL, tanques de armazenamento, sistemas de distribuição de gás liquefeito e plantas de processamento de gás.
Fornece isolamento seguro de fluxo, drenagem e suporte de manutenção para infraestrutura municipal de gás.
Amplamente utilizado em sistemas de coleta, instalações de processamento e dutos de transmissão de gás de alta pressão.
Adequado para sistemas industriais de manuseio de gás que exigem operações de ventilação, purga e manutenção.
Ideal para projetos de construção de dutos, instalações de transmissão de gás e redes de serviços públicos essenciais.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
