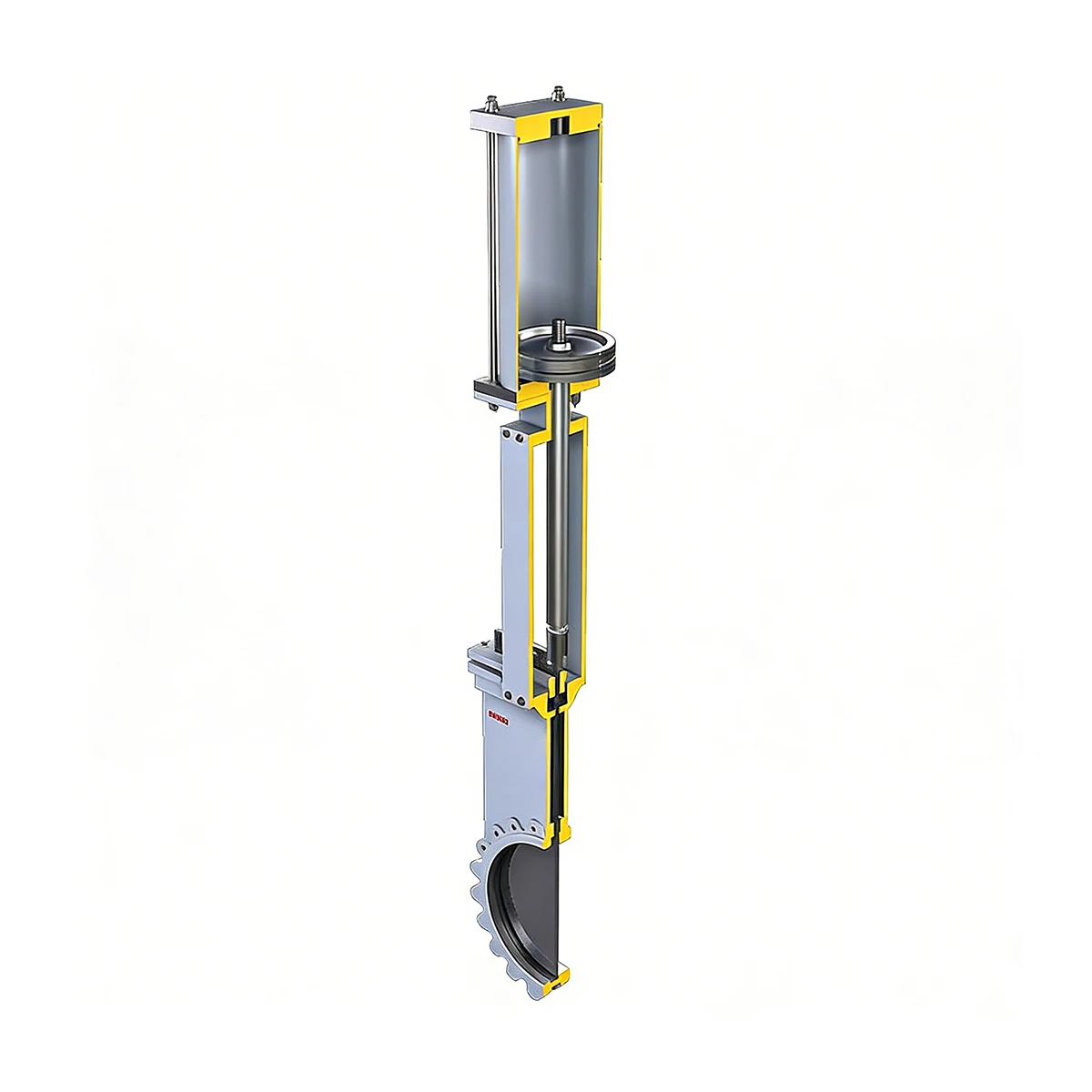

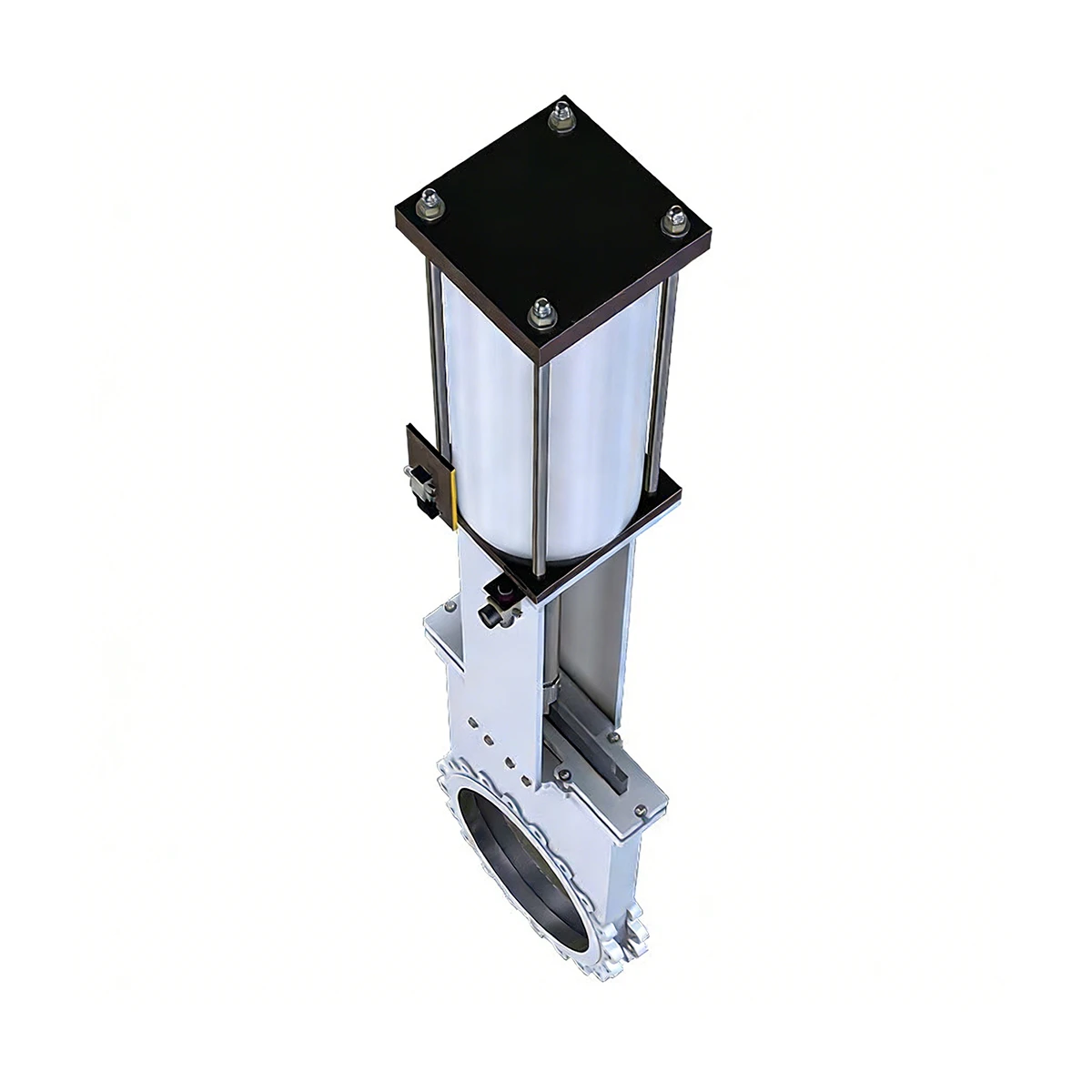

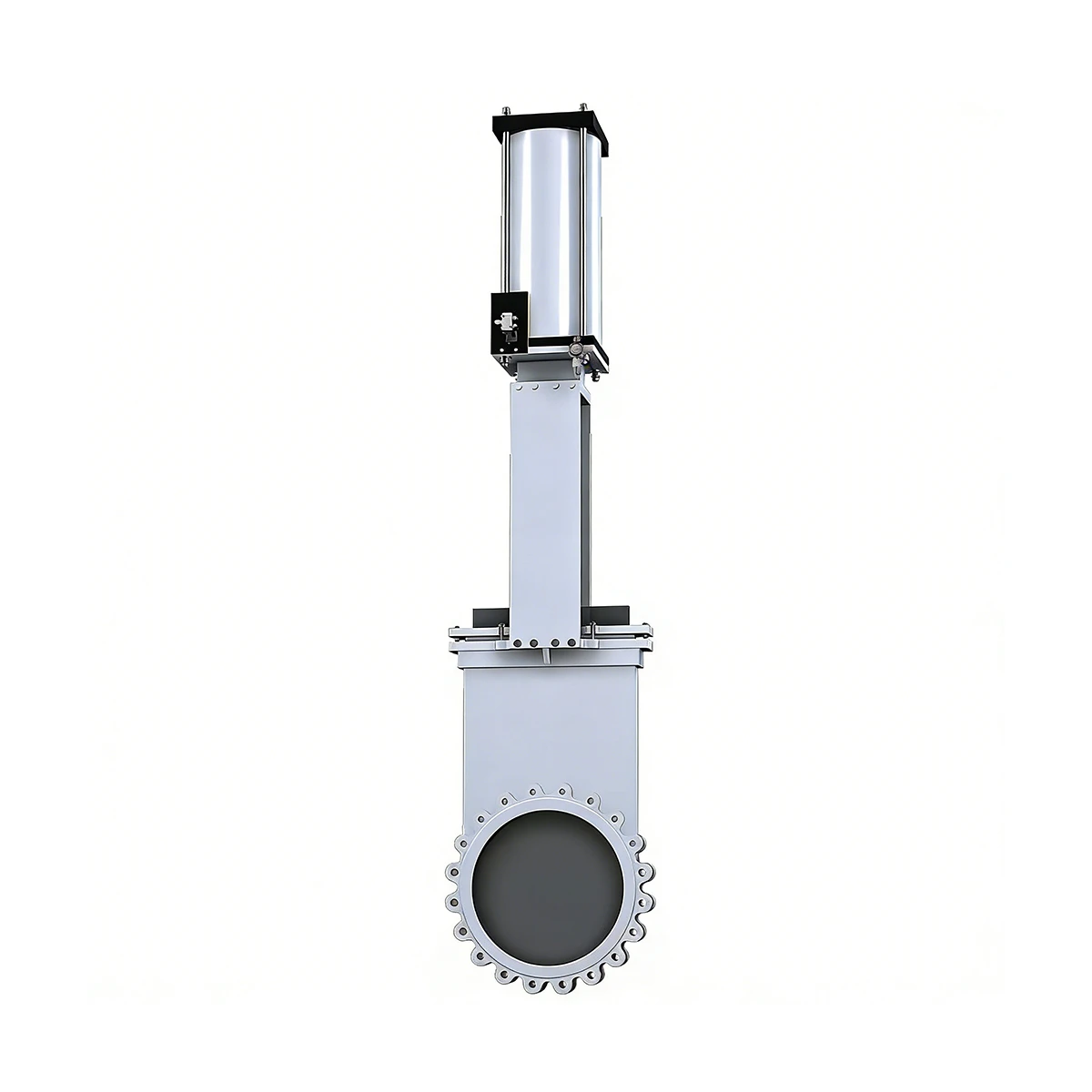

Válvula de gaveta tipo faca elétrica
Diâmetro nominal: 2" ~ 48"
Pressão nominal: 150 ~ 2.500 libras
Meios: Água, esgoto, chorume, óleo, produtos químicos
Faixa de temperatura: ≤ 200°C
Válvula de gaveta tipo faca elétrica
OVálvula de gaveta tipo faca elétricaé uma válvula de isolamento automatizada de alto desempenho projetada especificamente para lidar com polpas, águas residuais, celulose, pós, materiais granulares e outros meios contendo sólidos suspensos. Equipada com um atuador elétrico, a válvula permite operação remota, controle automatizado de processos e integração perfeita em sistemas de controle industrial.
A comporta de arestas vivas corta efetivamente meios fibrosos, viscosos e carregados de sólidos, garantindo desempenho de fechamento confiável mesmo em condições operacionais desafiadoras. Sua estrutura compacta, opções de vedação bidirecional e baixos requisitos de manutenção fazem dele uma solução ideal para modernos sistemas de automação industrial.
Projetadas para atender aos padrões internacionais e requisitos de projeto, nossas válvulas de gaveta elétricas tipo faca são amplamente utilizadas em indústrias de tratamento de água, mineração, papel e celulose, processamento químico, geração de energia e manuseio de materiais a granel em toda a América do Norte, Oriente Médio e mercados globais.
Fornecemos serviços abrangentes de fabricação OEM e ODM para atender aos requisitos específicos do projeto e aos padrões regionais.
| Item de personalização | Opções disponíveis |
|---|---|
| Tamanho da válvula | DN50 – DN2000 (2" – 80") |
| Classificação de pressão | PN6, PN10, PN16, Classe 150 |
| Material do corpo | Ferro Fundido, Ferro Dúctil, Aço Carbono, Aço Inoxidável, Aço Inoxidável Duplex |
| Material do portão | SS304, SS316, SS Duplex, Aço com Revestimento Duro |
| Material do assento | NBR, EPDM, PTFE, sede metálica |
| Tipo de conexão | Wafer, Lug, Flangeado |
| Atuador Elétrico | On-Off, Modulação, Controle Inteligente |
| Sinal de controle | 4-20mA, 0-10V, Modbus, Profibus |
| Opções de tensão | 24 VCC, 110 VCA, 220 VCA, 380 VCA, 460 VCA |
| Classe de Proteção | IP65, IP67, IP68 |
| Sistema de revestimento | Revestimento epóxi, revestimento anticorrosivo, revestimento marítimo |
| Temperatura operacional | Personalizado com base na mídia |
| Placa de identificação e logotipo | Marca OEM disponível |
| Embalagem | Exportar caixas de madeira, embalagens personalizadas |
| Documentação | MTC 3.1, Relatórios de Teste Hidrostático, Rastreabilidade de Materiais |
| Inspeção de Terceiros | SGS, BV, TÜV, DNV, Lloyd's Register |
Disponível mediante solicitação e requisitos do projeto:
Especificações de Parâmetros
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta tipo faca elétrica |
| Tipo de válvula | Válvula de guilhotina |
| Operação | Atuador Elétrico |
| Faixa de tamanho | DN50 – DN2000 (2" – 80") |
| Classificação de pressão | PN6, PN10, PN16, ANSI Classe 150 |
| Design Corporal | Wafer, Lug, Flangeado |
| Padrão de projeto | MSS SP-81, TAPPI TIS 405, Padrão do Fabricante |
| Padrão Presencial | MSSSP-81 |
| Padrão de teste | MSS SP-151, API 598 |
| Material do corpo | Ferro Fundido, Ferro Dúctil, WCB, CF8, CF8M |
| Material do portão | SS304, SS316, aço inoxidável duplex |
| Material do assento | NBR, EPDM, PTFE, sede metálica |
| Material da haste | Aço inoxidável |
| Classe de Vazamento | ANSI/FCI 70-2, MSS SP-81 |
| Temperatura operacional | -20°C a 200°C (-4°F a 392°F) |
| Mídia Aplicável | Polpa, águas residuais, celulose, pó, cinzas, sólidos a granel |
| Tipo de atuador | Atuador elétrico liga-desliga, modulante e inteligente |
| Sinal de controle | 4-20mA, 0-10V, Modbus, Profibus |
| Fonte de energia | 24 VCC, 110 VCA, 220 VCA, 380 VCA, 460 VCA |
| Classe de Proteção | IP65, IP67, IP68 |
| Posição de instalação | Verticais ou Horizontais |
Aplicações na Indústria
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
