Válvula elétrica plana com furo de desvio
A válvula elétrica de gaveta plana com furo de desvio combina atuação elétrica inteligente com um design de comporta plana de passagem total. O orifício de desvio equaliza a pressão a montante e a jusante, reduzindo o torque operacional e melhorando o desempenho da vedação. Projetado para oleodutos de campos petrolíferos, transmissão de gás natural, processamento petroquímico e sistemas de automação industrial que exigem isolamento de fluxo seguro e eficiente.
Válvula elétrica plana com furo de desvio

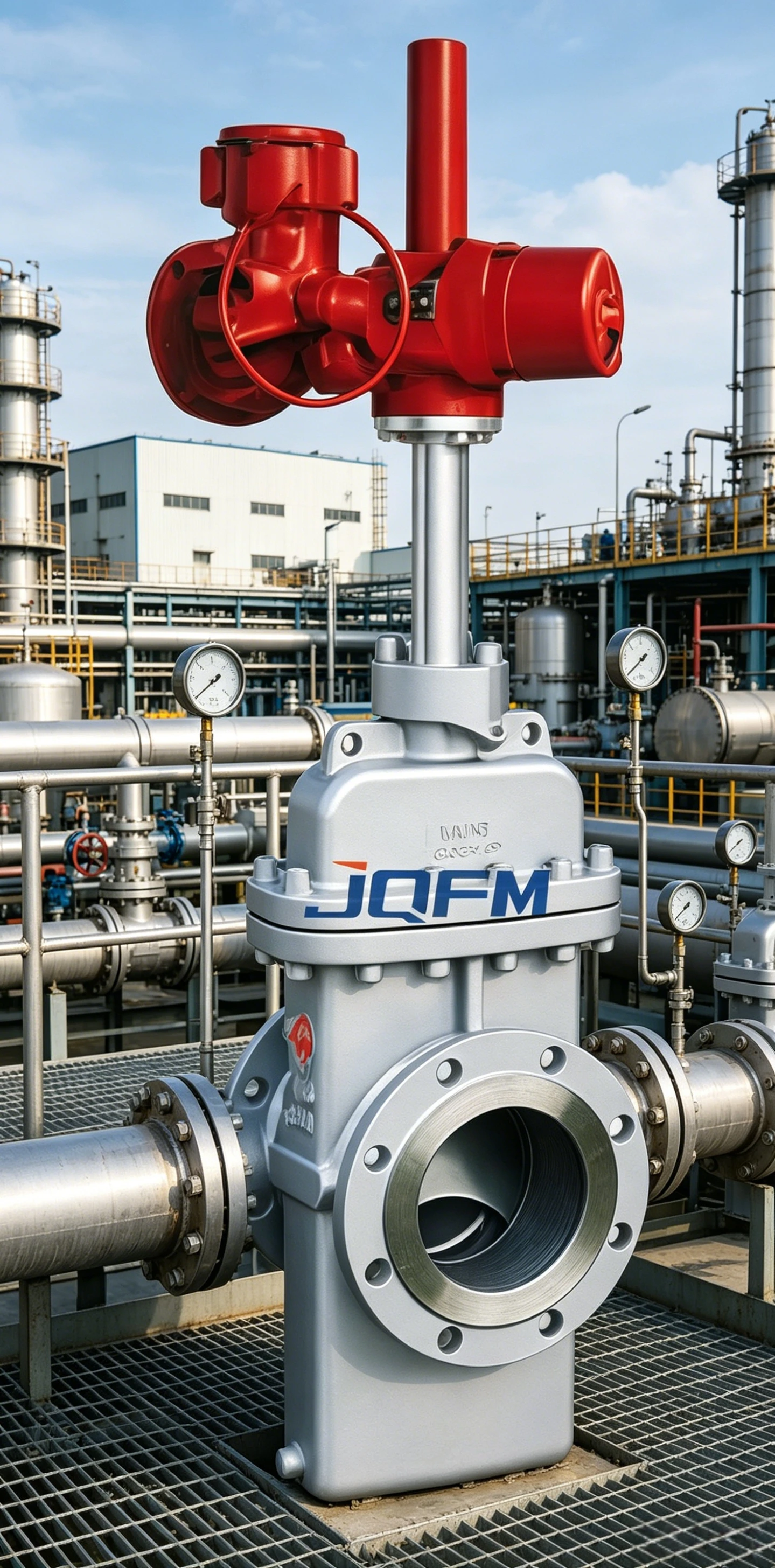

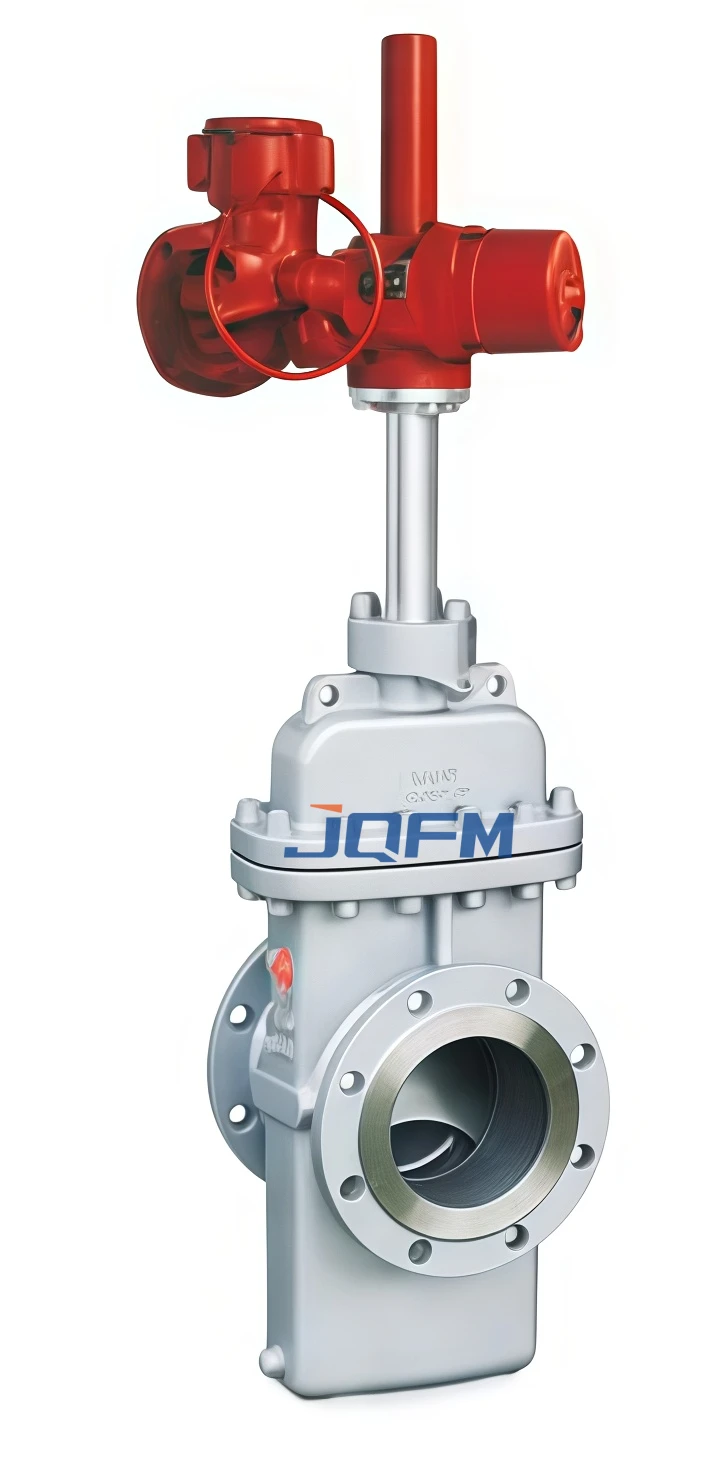

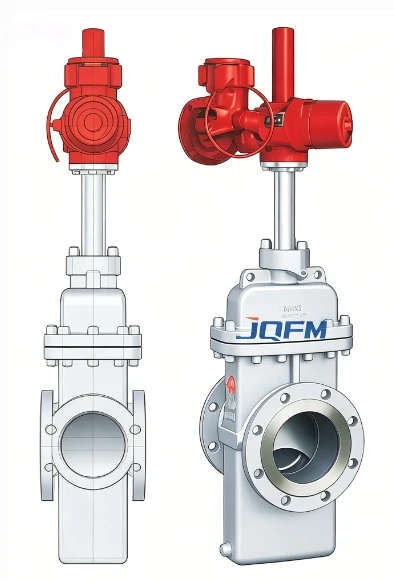

A válvula elétrica plana com furo de desvio é uma válvula de isolamento de alto desempenho projetada para controle automatizado de tubulações. A válvula incorpora um orifício de desvio usinado com precisão dentro da comporta, permitindo o equilíbrio da pressão durante a operação e minimizando o torque de abertura e fechamento.
Equipada com atuador elétrico, a válvula permite monitoramento remoto, operação automática e integração com sistemas de controle industrial. Seu design de passagem completa garante fluxo irrestrito enquanto mantém excelente desempenho de vedação sob condições de alta pressão.
Como fabricante profissional de válvulas industriais, fornecemos soluções abrangentes de OEM e ODM, adaptadas aos requisitos do projeto.
Todas as válvulas são fabricadas sob rígidos padrões internacionais de qualidade.
Válvula de gaveta plana elétrica com furo de desvio
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula elétrica plana com furo de desvio |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN16 – PN420 |
| Classe ANSI | Classe 150 – Classe 2500 |
| Material do Corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, liga de aço |
| Material do assento | PTFE, PTFE reforçado, sede metálica |
| Tipo de conexão | Flangeado, soldado de topo |
| Tipo de atuador | Atuador Elétrico |
| Modo de controle | Local, Remoto, Automático |
| Opções de tensão | AC220V, AC380V, DC24V |
| Faixa de temperatura | -29°C a +550°C |
| Tipo de vedação | Vedação Suave / Vedação Metálica |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 6D, API 600, ASME B16.34 |
| Mídia Aplicável | Petróleo Bruto, Gás Natural, Água, Vapor, Fluidos Petroquímicos |
Válvula de gaveta plana elétrica com furo de desvio
Usado em oleodutos de petróleo bruto, sistemas de coleta, instalações de armazenamento e redes de transmissão de longa distância que exigem isolamento automatizado de fluxo.
Ideal para tubulações de transmissão de gás, estações de compressão, terminais de GNL e sistemas de distribuição de gás.
Adequado para linhas de processo de alta pressão, sistemas de refino e aplicações de transporte de hidrocarbonetos.
Aplicado em sistemas de vapor, tubulações de água de resfriamento e redes de processos auxiliares que requerem operação por controle remoto.
Integrado em sistemas de controle SCADA e DCS para monitoramento inteligente e operação automatizada de válvulas.
Amplamente utilizado em fábricas de produtos químicos, instalações de fertilizantes, projetos de energia e sistemas de transporte de fluidos industriais.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
