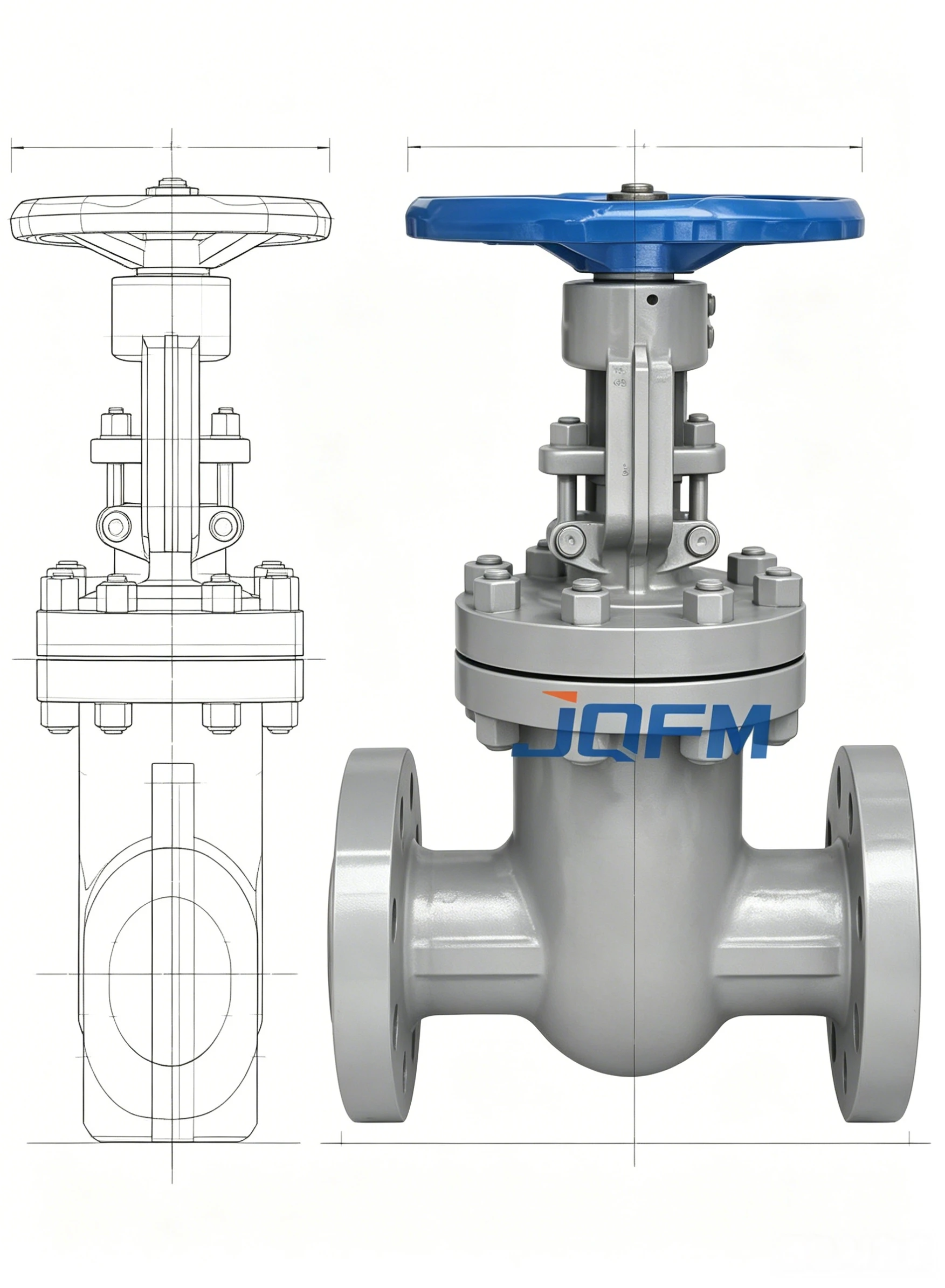

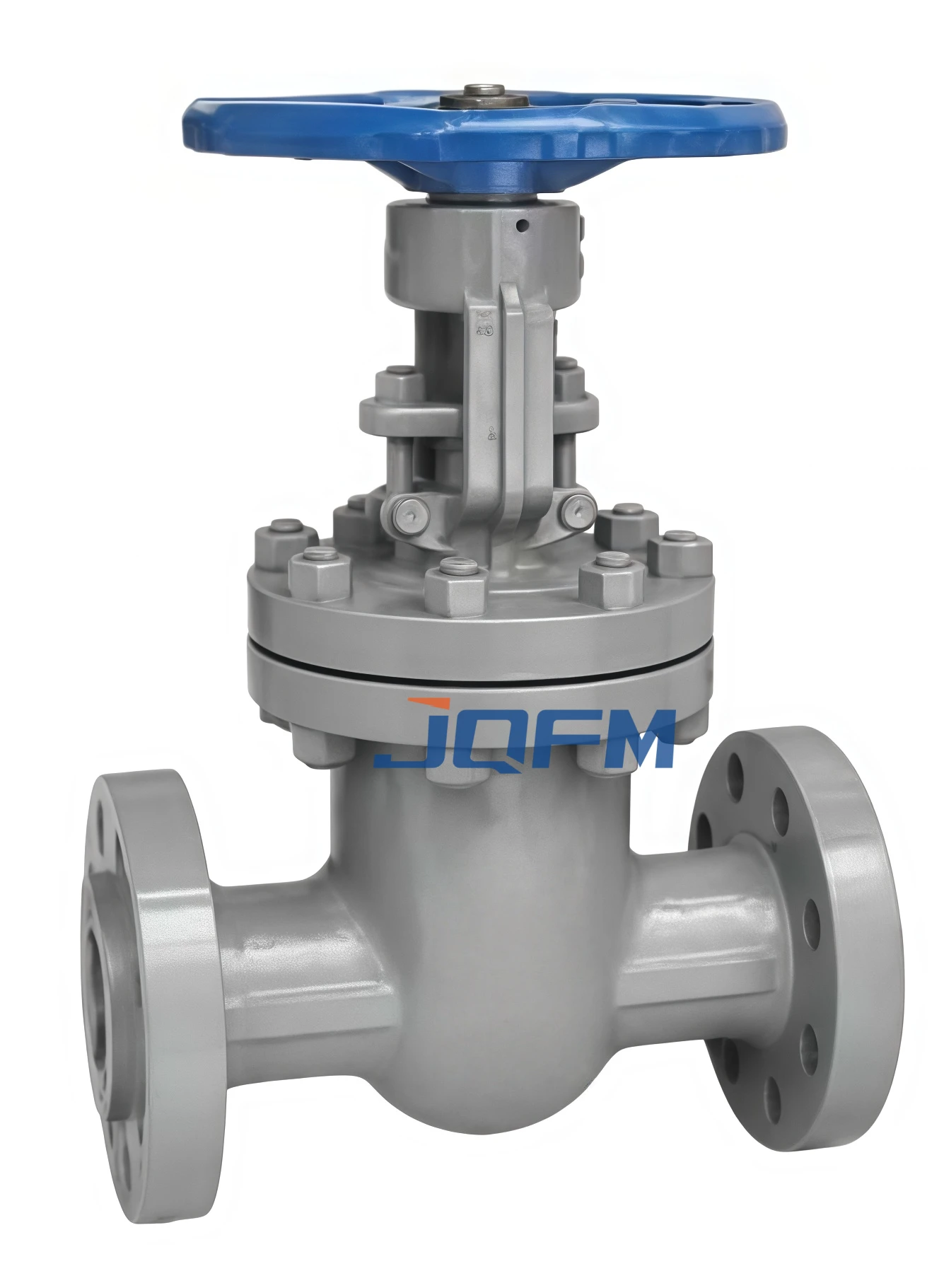

Válvula gaveta plana de duplo aríete
A válvula gaveta plana de aríete duplo é projetada com dois aríetes paralelos para garantir o movimento uniforme da comporta, minimizando o desgaste e melhorando o desempenho da vedação. Ideal para tubulações de alta pressão, sistemas petroquímicos e processos de tratamento de água, proporciona operação estável, baixa manutenção e vida útil prolongada em ambientes industriais exigentes.
Válvula gaveta plana de duplo aríete
As válvulas de gaveta plana Double Ram são projetadas para tubulações de alta pressão e serviços críticos. O mecanismo de aríete duplo garante que a comporta plana abra e feche uniformemente, reduzindo o torque operacional, evitando o travamento da válvula e mantendo o desempenho ideal de vedação.
Construídas em aço carbono, aço inoxidável ou liga de aço, essas válvulas são adequadas para tubulações de petróleo, gás, vapor, água e produtos químicos. Eles suportam operação manual, elétrica, pneumática ou hidráulica e podem ser integrados a sistemas de automação para controle remoto.
Principais recursos
Válvula gaveta plana de duplo aríete
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta plana de aríete duplo |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN16 – PN420 / Classe 150–2500 |
| Material do Corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, liga de aço, aço duplex |
| Material do assento | Vedação macia/assento metálico |
| Tipo de conexão | Flangeado, solda de topo, solda de soquete |
| Operação | Manual, Elétrico, Pneumático, Hidráulico |
| Faixa de temperatura | -29°C a +550°C |
| Tipo de vedação | Vedação bidirecional |
| Classe de Vazamento | ISO 5208 Classe A |
| Padrão de projeto | API 600, API 6D, ASME B16.34 |
| Padrão de teste | API 598 |
| Mídia Aplicável | Petróleo, Gás, Água, Vapor, Fluidos Petroquímicos |
Válvula gaveta plana de duplo aríete
Usado em tubulações de transmissão de alta pressão, cabeças de poço, refinarias e plataformas offshore que exigem isolamento robusto.
Adequado para linhas de processos químicos, transporte de hidrocarbonetos e sistemas de refinaria.
Aplicado em linhas de vapor de alta pressão, sistemas de água de alimentação e sistemas de isolamento de turbinas.
Usado em tubulações de água potável, sistemas de águas residuais e estações de bombeamento de alta pressão.
Ideal para tubulações de indústrias químicas, de cimento, siderúrgicas e pesadas que exigem fechamento confiável sob alta tensão.
Integra-se com sistemas SCADA/DCS para monitoramento remoto e operação automatizada.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
