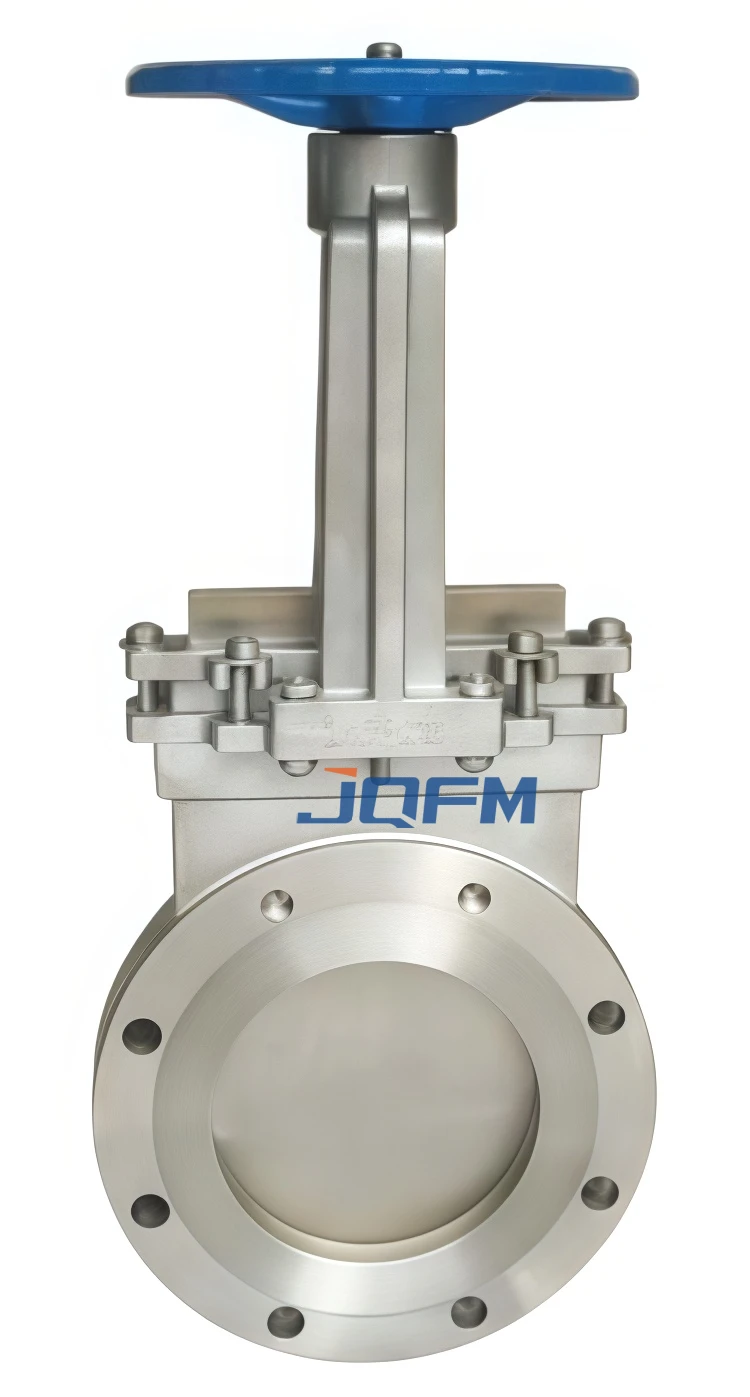

Válvula gaveta plana de alta pressão tipo braçadeira
A válvula gaveta plana de alta pressão tipo braçadeira é projetada para aplicações de alta pressão em tubulações de petróleo, gás, produtos químicos e industriais. Seu corpo tipo braçadeira permite montagem e manutenção rápidas, mantendo a integridade estrutural. O design da comporta plana de passagem total garante baixa perda de pressão, vedação bidirecional hermética e operação confiável sob condições extremas.
Válvula gaveta plana de alta pressão tipo braçadeira
A válvula gaveta plana de alta pressão tipo braçadeira apresenta uma construção de corpo robusta em estilo de braçadeira para serviço de alta pressão. O design de comporta plana de passagem total fornece fluxo irrestrito e queda de pressão mínima. Este tipo de válvula permite manutenção rápida sem comprometer a resistência ou a segurança, tornando-a ideal para tubulações industriais, de campos petrolíferos e químicas de alta pressão.
Fabricada em aço carbono, aço inoxidável ou liga de aço, a válvula apresenta excelente resistência à corrosão e durabilidade. Operação manual, elétrica, pneumática ou hidráulica pode ser fornecida para fins de automação.
Válvula gaveta plana de alta pressão tipo braçadeira
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta plana de alta pressão tipo braçadeira |
| Tamanho nominal | DN50 – DN1200 (2" – 48") |
| Classificação de pressão | PN16 – PN420 |
| Classe ANSI | Classe 150 – Classe 2500 |
| Material do Corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, liga de aço |
| Material do assento | Assento macio / assento metálico |
| Tipo de conexão | Braçadeira, flangeada, soldada de topo |
| Operação | Manual, Elétrico, Pneumático, Hidráulico |
| Faixa de temperatura | -46°C a +550°C |
| Tipo de vedação | Vedação Bidirecional |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 6D, API 600, ASME B16.34 |
| Mídia Aplicável | Petróleo, Gás, Água, Vapor, Produtos Químicos |
Válvula gaveta plana de alta pressão tipo braçadeira
Usado em tubulações de transmissão de alta pressão, coleta e refinaria para isolamento confiável.
Aplicado em tubulações de processo de alta pressão, transporte de produtos químicos e utilidades industriais.
Adequado para injeção de água de alta pressão, resfriamento e tubulações de vapor.
Ideal para sistemas de fluidos de mineração, metalurgia, marítimos e industriais.
Usado em linhas de injeção, estações de reforço e tubulações de inundação de água de alta pressão.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
