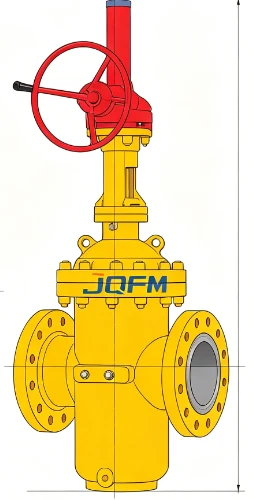

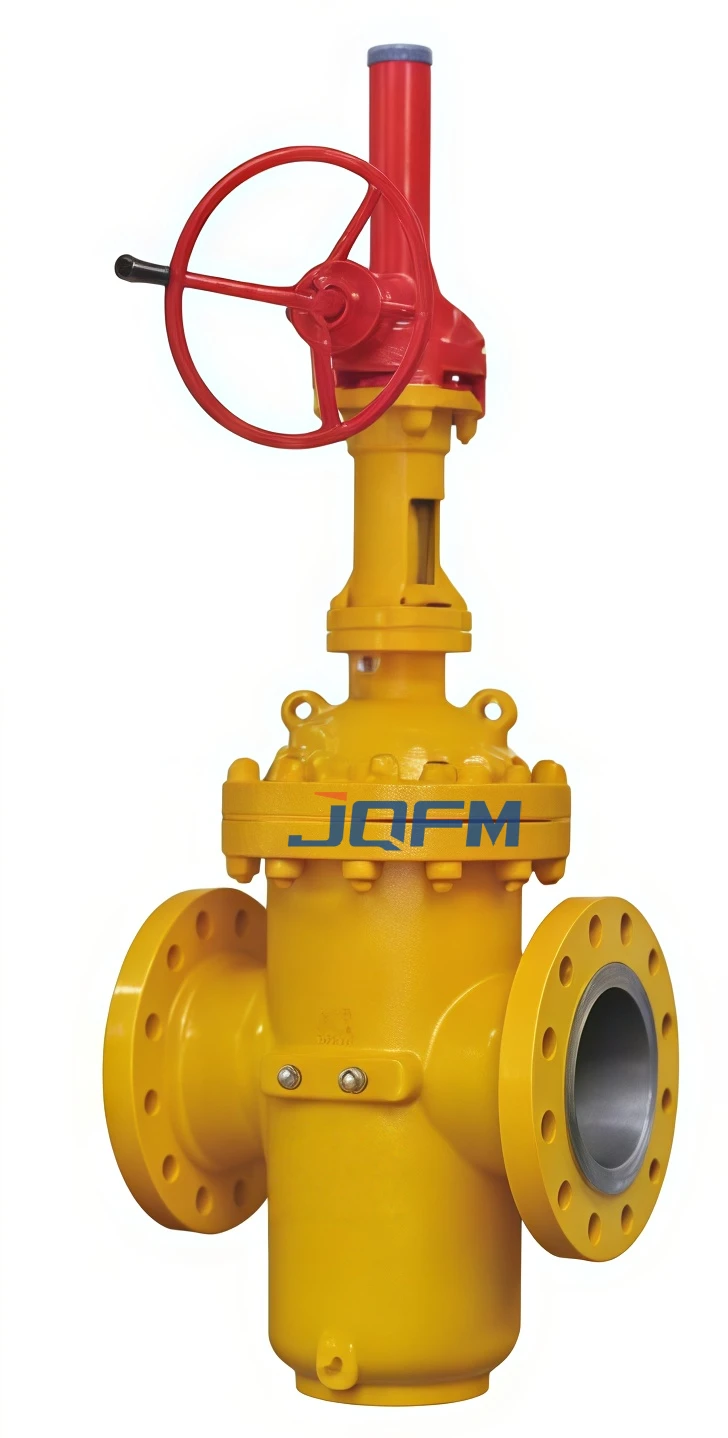

Válvula de gaveta plana com engrenagem cônica
A válvula gaveta plana com engrenagem cônica foi projetada para aplicações que exigem torque operacional reduzido e controle manual conveniente. Equipado com um operador de engrenagem cônica, permite abertura e fechamento suave de válvulas de grande porte, mantendo excelente desempenho de vedação. Adequado para tubulações de petróleo, gás, água, vapor e processos industriais operando sob condições exigentes.
Válvula de gaveta plana com engrenagem cônica
A válvula de gaveta plana com engrenagem cônica combina uma estrutura de porta plana de porta completa com um mecanismo de engrenagem cônica durável, tornando-a ideal para sistemas de tubulação de grande diâmetro e alta pressão. O operador de engrenagem cônica reduz significativamente a força operacional manual, garantindo uma operação segura e eficiente da válvula.
Its full-bore design minimizes pressure loss and allows smooth media flow. Fabricada com materiais de aço carbono, aço inoxidável, liga de aço ou aço forjado de alta qualidade, a válvula oferece excelente durabilidade, resistência à corrosão e confiabilidade a longo prazo.
Como fabricante profissional de válvulas industriais, fornecemos soluções completas de OEM e ODM de acordo com as especificações do projeto.
Nossas válvulas de gaveta plana com engrenagem cônica são fabricadas e testadas de acordo com padrões internacionais de qualidade.
Válvula de gaveta plana com engrenagem cônica
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta plana de engrenagem cônica |
| Tamanho nominal | DN50 – DN2000 (2" – 80") |
| Classificação de pressão | PN16 – PN420 |
| Classe ANSI | Classe 150 – Classe 2500 |
| Material do corpo | Aço Carbono, Aço Inoxidável, Aço Liga, Aço Forjado |
| Material do portão | Aço inoxidável, liga de aço |
| Material do assento | Assento macio / assento metálico |
| Tipo de conexão | Flangeado, soldado de topo |
| Operação | Operado por engrenagem cônica |
| Relação de engrenagem | Personalizado disponível |
| Faixa de temperatura | -46°C a +550°C |
| Tipo de vedação | Vedação Bidirecional |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 6D, API 600, ASME B16.34 |
| Projeto seguro contra incêndio | Opcional |
| Mídia Aplicável | Petróleo, Gás, Água, Vapor, Produtos Químicos |
Válvula de gaveta plana com engrenagem cônica
Usado em tubulações de transmissão, sistemas de coleta, refinarias, terminais de armazenamento e instalações offshore que exigem isolamento confiável.
Adequado para sistemas de transporte de gás de longa distância e estações de compressão onde válvulas de grande diâmetro exigem torque operacional reduzido.
Aplicado em unidades de processamento de hidrocarbonetos, sistemas de transporte de produtos químicos e tubulações de processos de refinarias.
Usado em tubulações de vapor, sistemas de água de resfriamento e aplicações de processos de alta pressão em usinas térmicas e de energia.
Ideal para redes municipais de abastecimento de água, estações de bombeamento e tubulações de transmissão de água de grande diâmetro.
Adequado para sistemas de mineração, metalurgia, engenharia naval e manuseio de fluidos industriais que exigem desempenho de desligamento confiável.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
