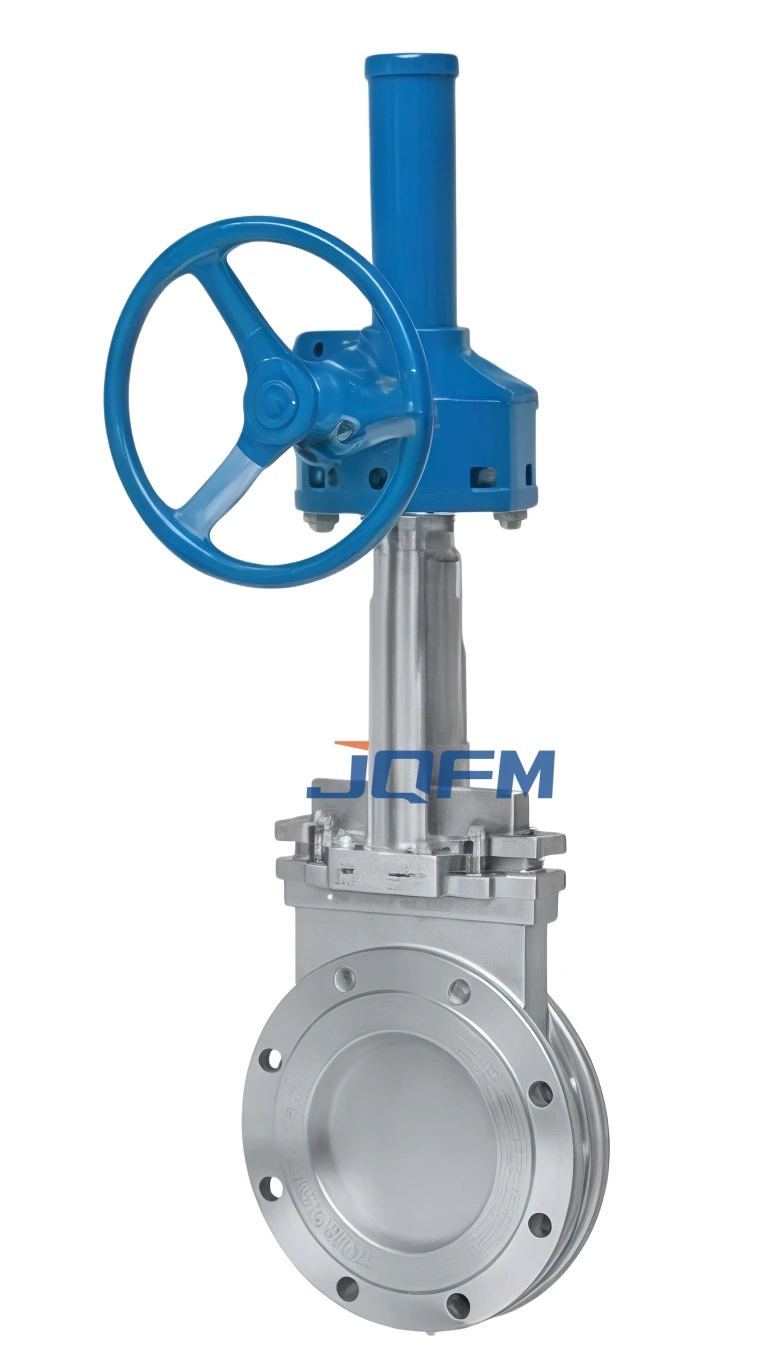

Válvula guilhotina com acionamento por engrenagem cônica
A válvula guilhotina com acionamento de engrenagem cônica foi projetada para tubulações industriais que transportam lama, polpa e fluidos carregados de partículas. Seu mecanismo de engrenagem cônica permite a operação manual sem esforço de válvulas grandes. Construída com materiais resistentes à corrosão e ao desgaste, a válvula garante vedação hermética, longa vida útil e desempenho confiável em sistemas de mineração, químicos e de águas residuais.

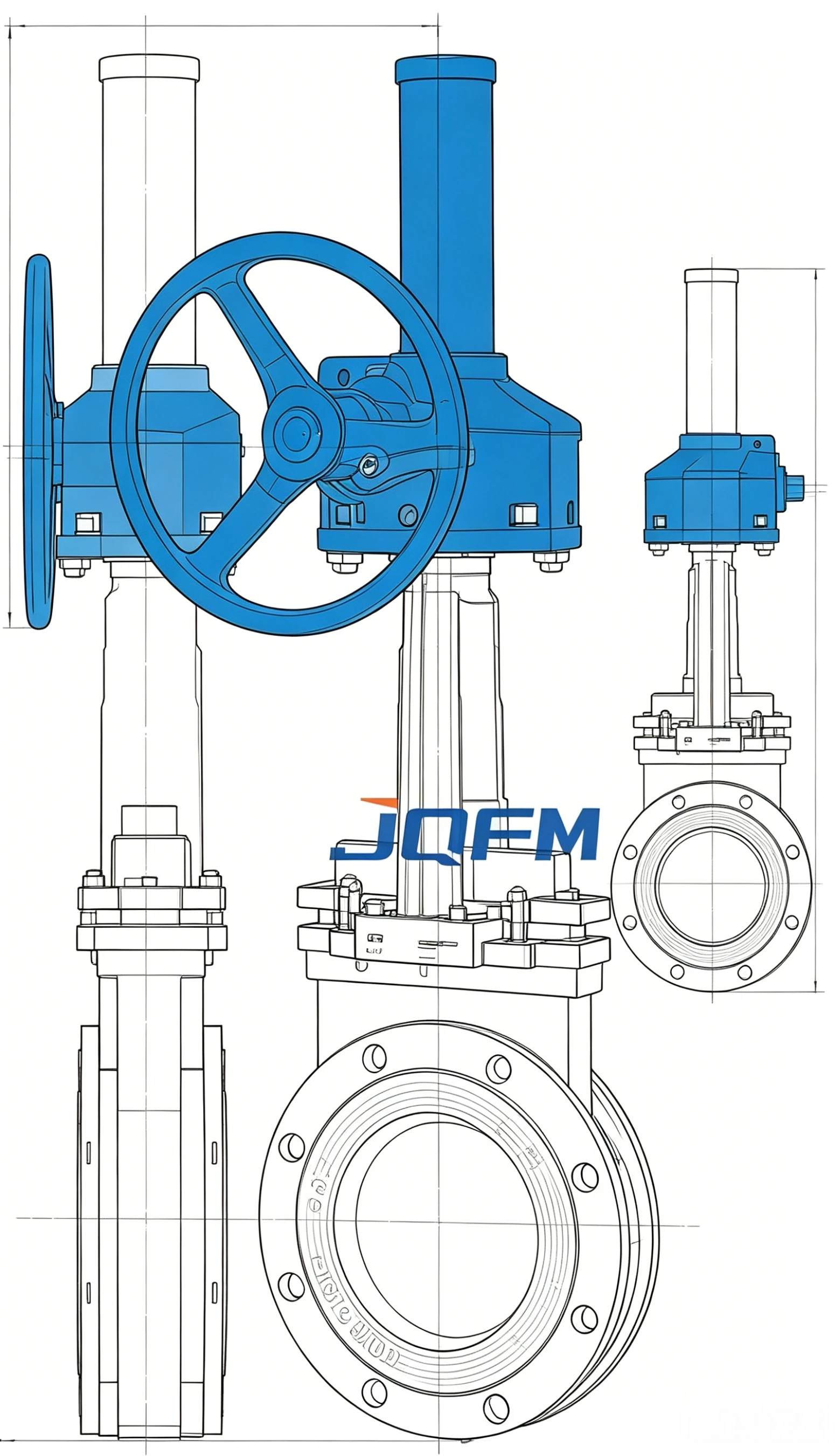

Válvula guilhotina com acionamento por engrenagem cônica
As válvulas guilhotina com acionamento por engrenagem cônica combinam uma guilhotina afiada com um atuador de engrenagem cônica, permitindo operação suave de válvulas de grande diâmetro com esforço manual mínimo. A válvula é adequada para meios abrasivos, viscosos e fibrosos, proporcionando controle liga/desliga confiável em tubulações industriais pesadas.
Disponíveis em aço carbono, aço inoxidável e aço-liga, as válvulas suportam conexões flangeadas, wafer e lug. A automação opcional inclui atuadores pneumáticos ou elétricos. A personalização OEM permite materiais especiais, configurações de porta e sede e relações de transmissão para atender aos exigentes requisitos do processo.

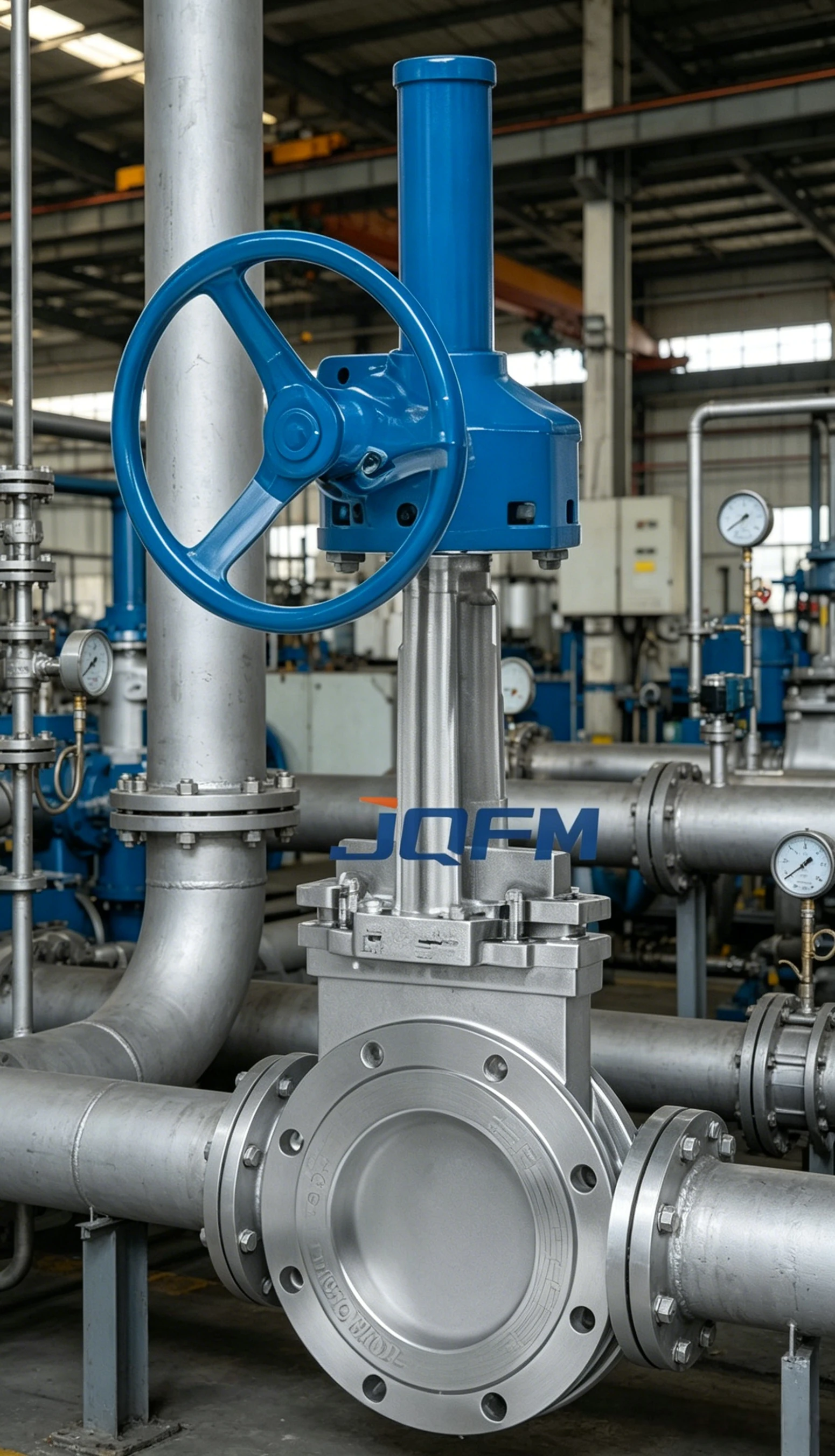

Válvula guilhotina com acionamento por engrenagem cônica
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de guilhotina com acionamento de engrenagem cônica |
| Tamanho nominal | DN100 – DN1200 (4" – 48") |
| Classificação de pressão | PN10 – PN40 |
| Classe ANSI | Classe 150 – Classe 300 |
| Material do corpo | Aço carbono, aço inoxidável, liga de aço, ferro dúctil |
| Material do portão | Aço inoxidável, liga dura, aço resistente ao desgaste |
| Material do assento | EPDM, NBR, PTFE, sede metálica |
| Tipo de conexão | Flangeado, Wafer, Lug |
| Operação | Engrenagem Cônica Manual, Pneumática, Elétrica |
| Faixa de temperatura | -20°C a +250°C |
| Tipo de vedação | Bidirecional / Unidirecional |
| Padrão de Vazamento | API 598/ISO 5208 Classe A |
| Padrão de projeto | API 609, ASME B16.34 |
| Mídia Aplicável | Polpa, Celulose, Águas Residuais, Produtos Químicos, Fluidos Abrasivos |
Válvula guilhotina com acionamento por engrenagem cônica
Controla polpas abrasivas, rejeitos e tubulações de celulose com válvulas de grande diâmetro.
Regula tubulações de lodo, águas residuais e dosagem de produtos químicos em instalações pesadas.
Lida com lamas viscosas e corrosivas em tubulações de processo.
Regula o estoque de celulose, efluentes e tubulações de polpa de processo.
Controla líquidos industriais densos e semissólidos em fábricas.
Usado em sistemas de manuseio de cinzas, água de resfriamento e pasta condensada.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
