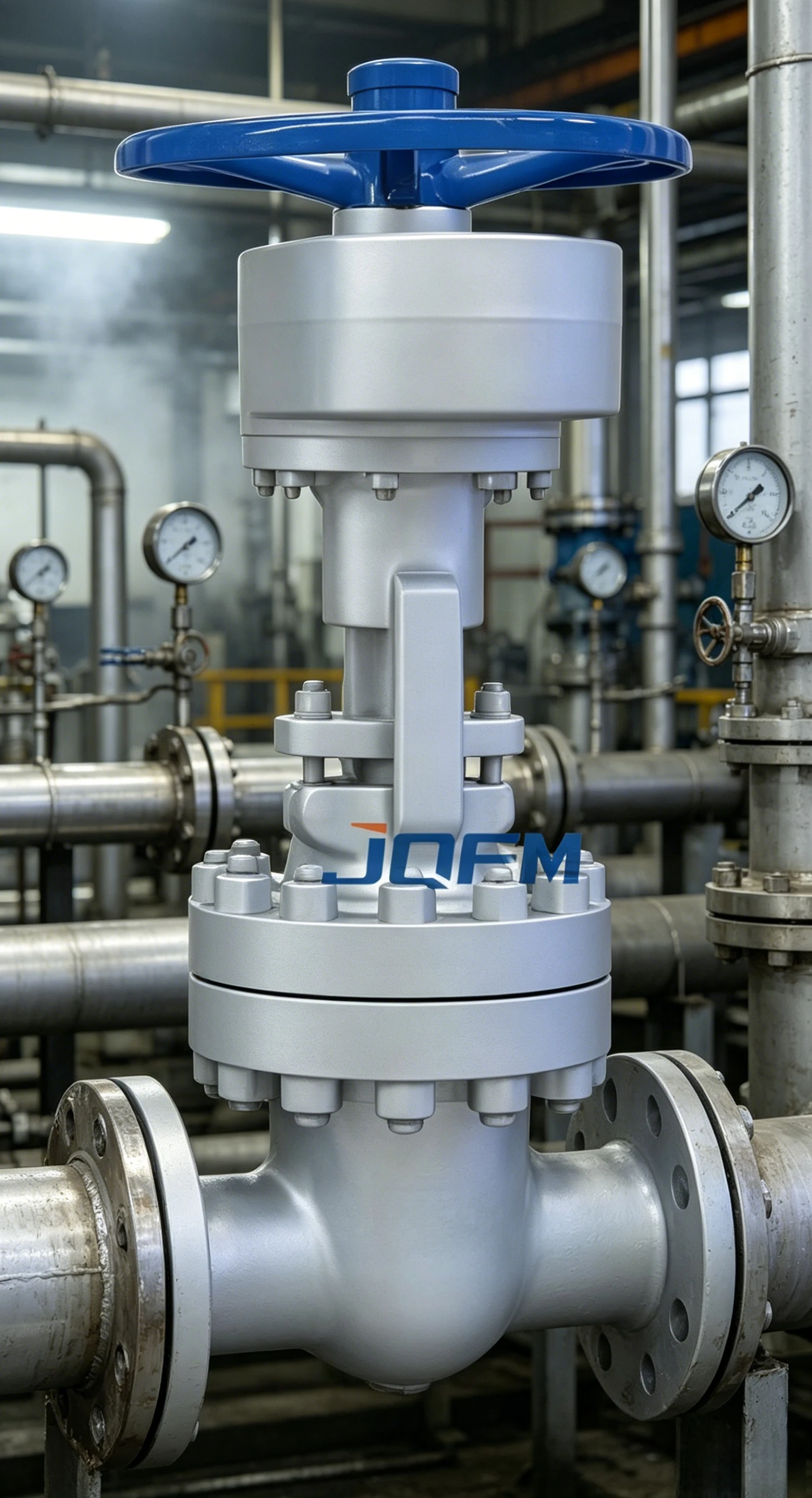

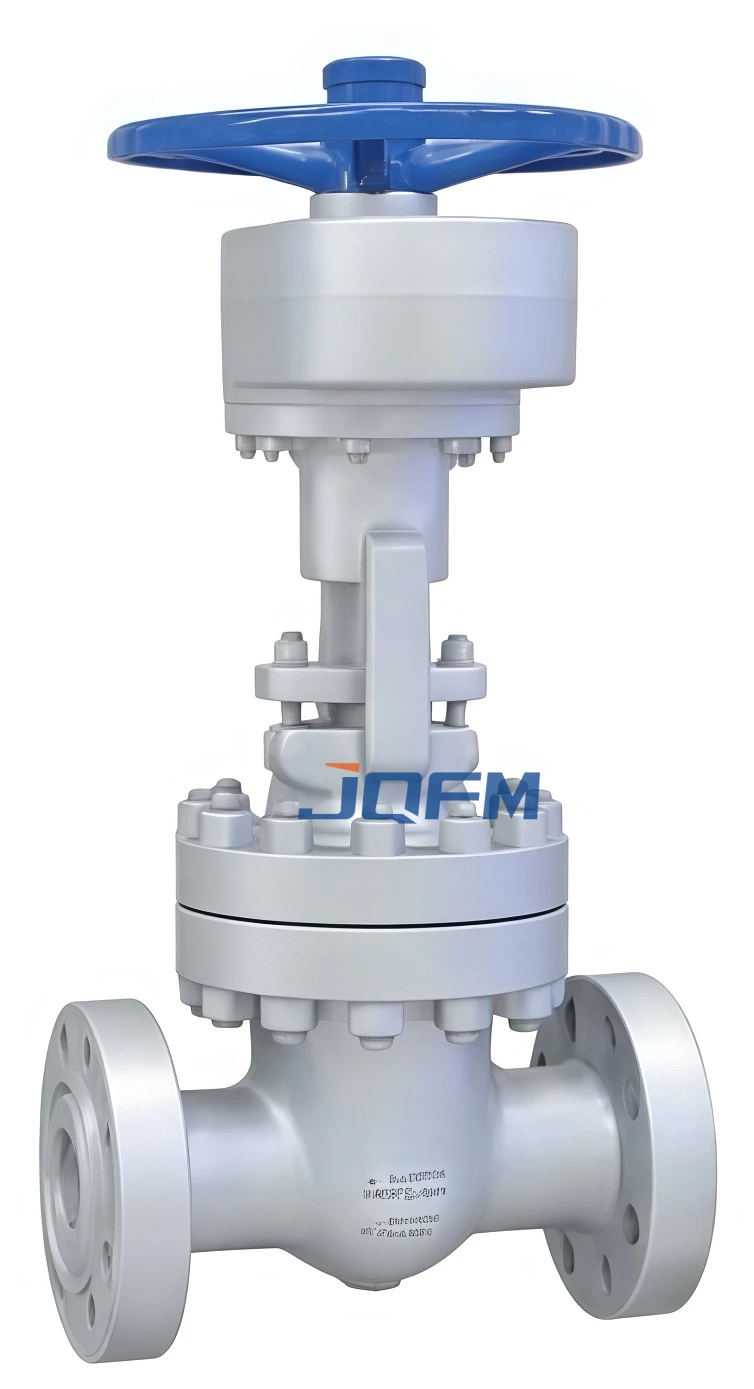

Válvula gaveta padrão americano com engrenagem cônica
A válvula gaveta de padrão americano com engrenagem cônica apresenta um operador de engrenagem de precisão que reduz o torque operacional e melhora a eficiência do controle. Fabricado de acordo com os padrões API e ASME, oferece excelente desempenho de vedação, baixa resistência ao fluxo e operação confiável em sistemas de tubulações de alta pressão e grande diâmetro que manuseiam água, vapor, petróleo, gás e produtos químicos.
Válvula gaveta padrão americano com engrenagem cônica
A válvula gaveta padrão americana Bevel Gear foi projetada para aplicações que exigem isolamento de fluxo confiável e operação conveniente em tubulações de grande porte ou de alta pressão. Equipada com um operador de engrenagem cônica durável, a válvula reduz significativamente o esforço de operação manual, garantindo ao mesmo tempo abertura e fechamento suaves.
Fabricadas em conformidade com API 600, API 6D, ASME B16.34 e outras normas internacionais, essas válvulas apresentam um design de passagem completa que minimiza a perda de pressão e maximiza a eficiência do fluxo.
Disponíveis em aço carbono, aço inoxidável, aço-liga, aço inoxidável duplex e outros materiais, as válvulas gaveta de engrenagem cônica são amplamente utilizadas em sistemas de petróleo e gás, petroquímica, geração de energia, tratamento de água e processos industriais.
Como um fabricante experiente de válvulas industriais, fornecemos soluções completas de OEM e ODM.
Todas as válvulas são fabricadas e testadas de acordo com padrões internacionais.
Válvula gaveta padrão americano com engrenagem cônica
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de gaveta padrão americana de engrenagem cônica |
| Tipo de válvula | Válvula de gaveta padrão API |
| Operação | Operado por engrenagem cônica |
| Faixa de tamanho | NPS 2"–48" (DN50–DN1200) |
| Classe de Pressão | Classe 150, 300, 600, 900, 1500, 2500 |
| Padrão de projeto | API 600, API 6D, ASME B16.34 |
| Cara a cara | ASME B16.10 |
| Padrão de flange | ASME B16.5, ASME B16.47 |
| Padrão de teste | API 598 |
| Material do Corpo | WCB, WC6, WC9, CF8, CF8M, Duplex |
| Material do disco | Aço inoxidável / liga de aço |
| Material da haste | F6a, SS304, SS316 |
| Tipo de capô | Castelo aparafusado / castelo com vedação de pressão |
| Tipo de assento | Metal assentado |
| Tipo de conexão | Flangeado, solda de topo, RTJ |
| Faixa de temperatura | -29°C a +593°C |
| Mídia Aplicável | Água, Vapor, Petróleo, Gás, Produtos Químicos |
| Padrão de Vazamento | API 598 |
| Projeto seguro contra incêndio | Disponível |
| Design Antiestático | Disponível |
Válvula gaveta padrão americano com engrenagem cônica
Transporte de petróleo bruto, gasodutos de gás natural, unidades de processamento de refinarias, plataformas offshore.
Sistemas de isolamento de processos, manuseio de hidrocarbonetos, tubulações de transferência de produtos químicos.
Centrais térmicas, sistemas de vapor, linhas de água de alimentação de caldeiras, sistemas de refrigeração.
Redes municipais de abastecimento de água, estações de tratamento de águas residuais, instalações de dessalinização.
Sistemas de polpa industrial, plantas de processamento mineral, tubulações de gerenciamento de água.
Projetos de construção naval, plataformas de perfuração offshore, sistemas de tratamento de água do mar.
Tubulações de processos de alta temperatura, sistemas de utilidades industriais, redes de água de resfriamento.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
