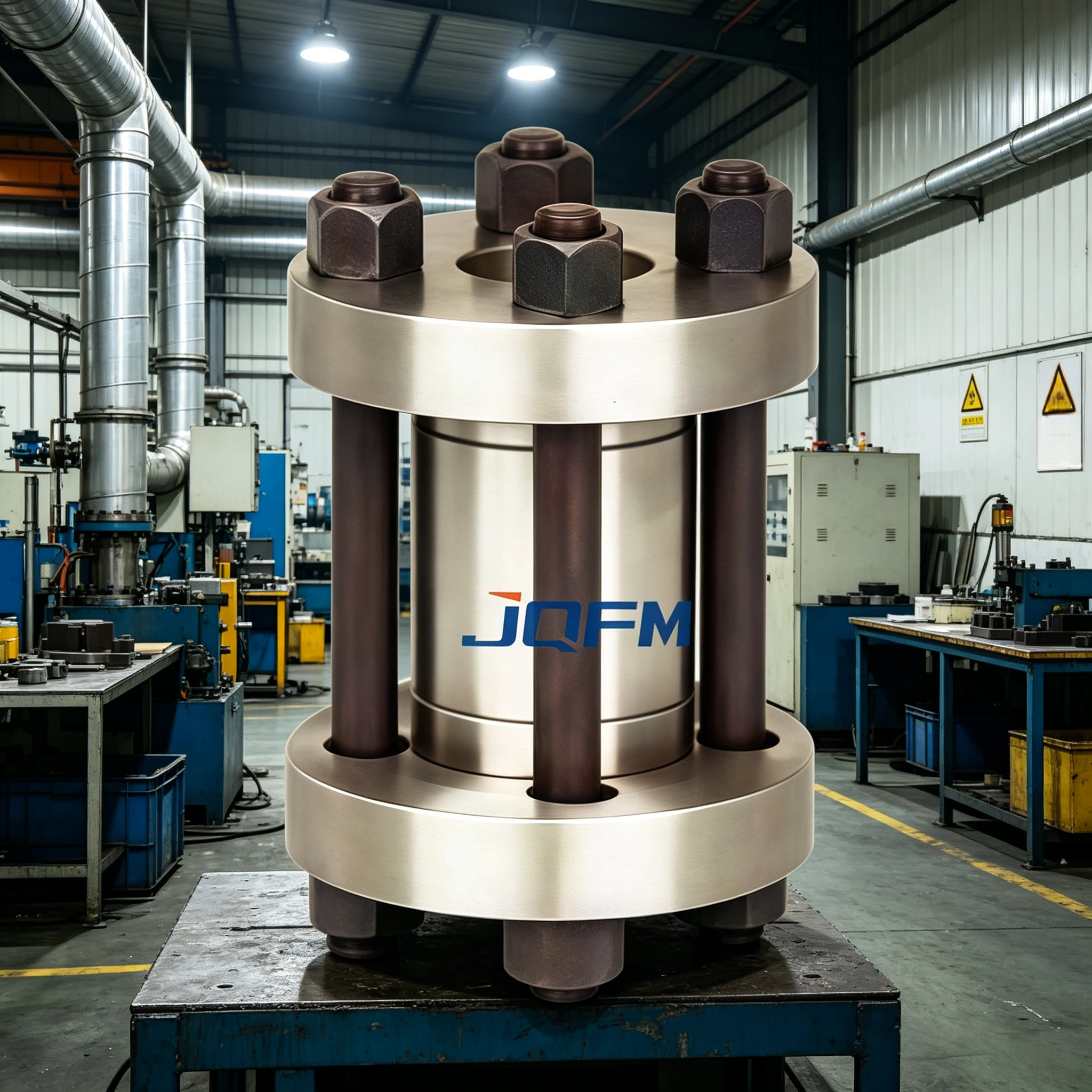

Válvula de retenção alta wafer
A válvula de retenção alta Wafer foi projetada para sistemas de alta pressão que exigem instalação compacta e controle de fluxo unidirecional eficiente. Seu corpo tipo wafer minimiza o espaço, enquanto o disco de alta resistência garante fechamento rápido, evitando refluxo e golpe de aríete. A construção durável e os materiais resistentes à corrosão garantem uma longa vida útil em tubulações de água, petróleo, gás e produtos químicos.

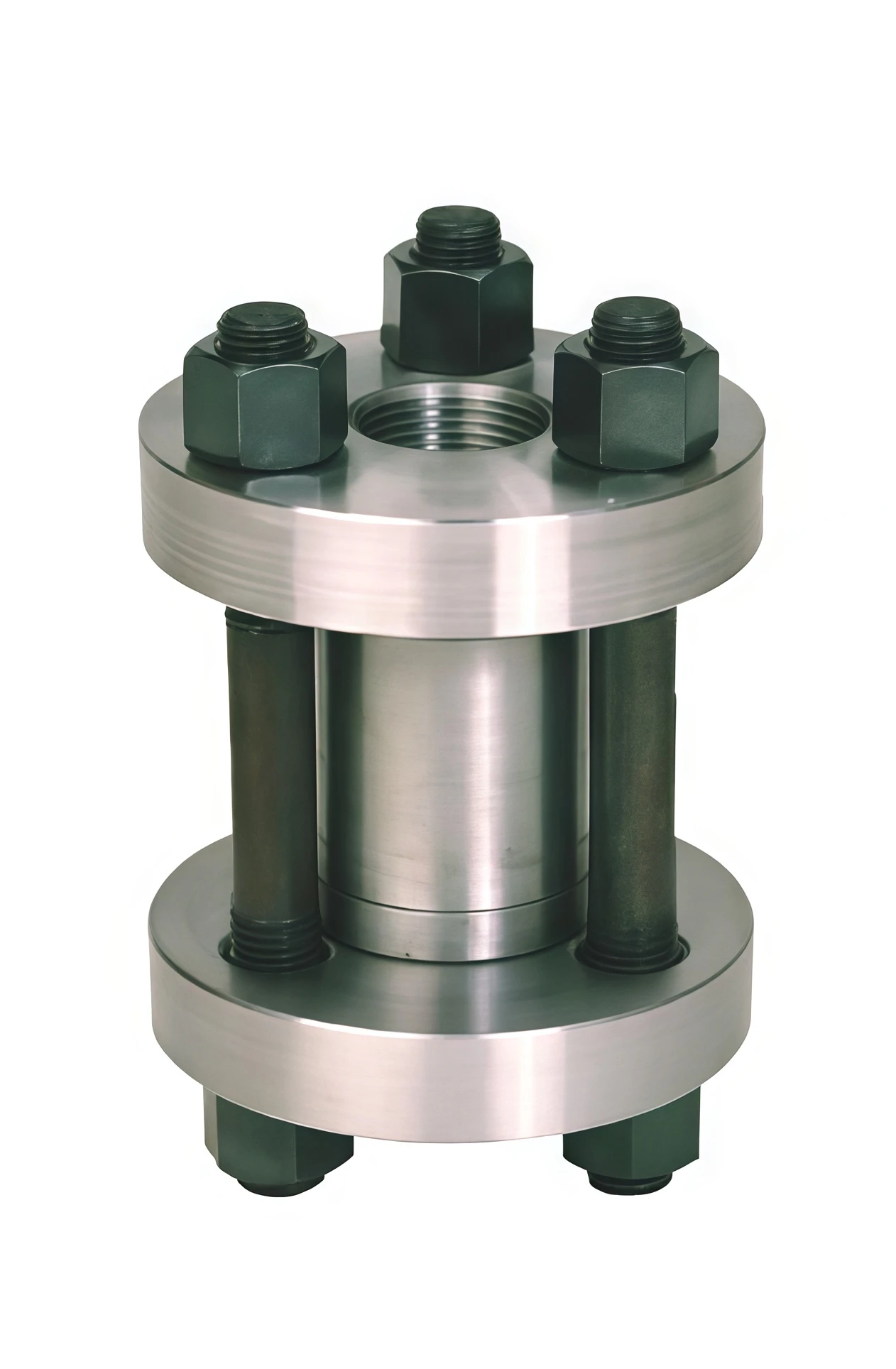

Válvula de retenção alta wafer
A válvula de alta retenção Wafer foi projetada para aplicações em tubulações de alta pressão, onde o design que economiza espaço e a prevenção confiável de refluxo são essenciais. A construção em estilo wafer permite a instalação entre flanges sem suporte adicional, enquanto o disco de fechamento rápido evita o fluxo reverso e reduz o golpe de aríete. É adequado para água, óleo, gás e fluidos industriais em sistemas químicos, de energia e municipais.
Válvula de retenção alta wafer
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de retenção alta wafer |
| Tipo de válvula | Válvula de retenção de oscilação/elevação de wafer |
| Tamanho nominal | DN15 – DN1200 |
| Classificação de pressão | PN10 – PN100 |
| Classe ANSI | Classe 150 – 600 |
| Material do corpo | Aço carbono, aço inoxidável, liga de aço, ferro dúctil |
| Material do disco | Aço inoxidável, aço inoxidável duplex, liga dura |
| Material do assento | Assento metálico, EPDM, NBR, PTFE |
| Tipo de conexão | Wafer entre flanges |
| Operação | Fechamento assistido por gravidade ou por mola |
| Faixa de temperatura | -29°C a +250°C |
| Padrão de Vazamento | API 598/ISO 5208 |
| Padrão de projeto | ANSI, ASME, API, GB, DIN |
| Mídia Aplicável | Água, Petróleo, Gás, Fluidos Industriais |
Válvula de retenção alta wafer
Tubulações de alta pressão, linhas de descarga de bombas e sistemas de reservatórios.
Prevenção de refluxo vertical e horizontal em linhas de distribuição de alta pressão.
Lida com fluidos corrosivos, neutros ou abrasivos com segurança.
Usado em sistemas de água de alimentação de alta pressão, condensado e tubulação auxiliar.
O design compacto do wafer permite a instalação em tubulações com espaço limitado, garantindo fluxo unidirecional confiável.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
