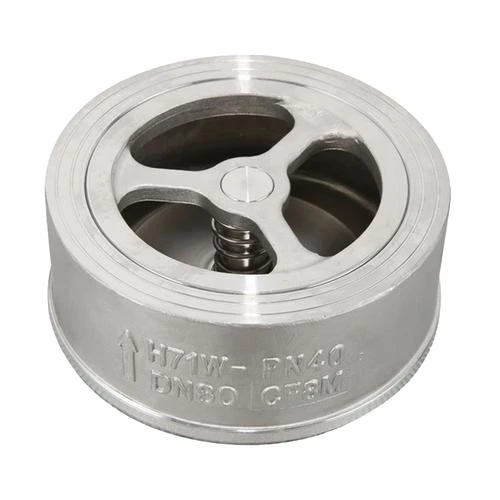

Válvula de retenção wafer
A válvula de retenção Wafer foi projetada para uso em sistemas de tubulações onde o espaço é limitado. Seu corpo compacto em estilo wafer se ajusta entre os flanges, oferecendo resposta rápida à reversão de fluxo. A válvula evita o refluxo, reduz o golpe de aríete e garante confiabilidade operacional em aplicações de água, óleo, gás e fluidos industriais.
Válvula de retenção wafer
As válvulas de retenção Wafer são projetadas para instalação compacta e prevenção eficiente de refluxo. Apresentando um design wafer leve, a válvula se ajusta diretamente entre os flanges, reduzindo o espaço de instalação e o peso em comparação com as válvulas de retenção oscilantes tradicionais. O disco da válvula responde rapidamente à reversão do fluxo, minimizando picos de pressão e protegendo bombas, compressores e equipamentos de tubulação.
Construída com materiais duráveis, incluindo aço carbono, aço inoxidável e liga de aço, a válvula pode lidar com uma variedade de meios sob pressão moderada a alta. Adequadas para instalações horizontais e verticais, as válvulas de retenção wafer são ideais para tratamento de água, petroquímica, geração de energia e aplicações industriais em geral.
As válvulas de retenção Wafer são fabricadas e testadas de acordo com padrões internacionais:
Válvula de retenção wafer
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de retenção de wafer |
| Tamanho nominal | DN15 – DN800 |
| Classificação de pressão | PN10 – PN40 |
| Classe ANSI | Classe 150 – Classe 300 |
| Material do corpo | Aço Carbono, Aço Inoxidável, Aço Liga |
| Material do disco | Aço inoxidável, liga de aço, revestido com PTFE |
| Material do assento | Metal com Metal / PTFE |
| Tipo de conexão | Tipo wafer/lug |
| Instalação | Horizontal ou Vertical |
| Faixa de temperatura | -20°C a +250°C |
| Padrão de Vazamento | API 598/ISO 5208 |
| Padrão de projeto | ASME B16.34, API 594 |
| Mídia Aplicável | Água, Óleo, Gás, Vapor, Fluidos Químicos |
Válvula de retenção wafer
Impede o refluxo em tubulações de água, bombas e sistemas de tratamento.
Protege compressores, bombas e tubulações contra fluxo reverso.
Garante operação confiável em tubulações de água de alimentação, resfriamento e vapor da caldeira.
Lida com diversos fluidos industriais, evitando contaminação e refluxo.
Usado em HVAC, tubulações de processo e sistemas de transferência de líquidos.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
