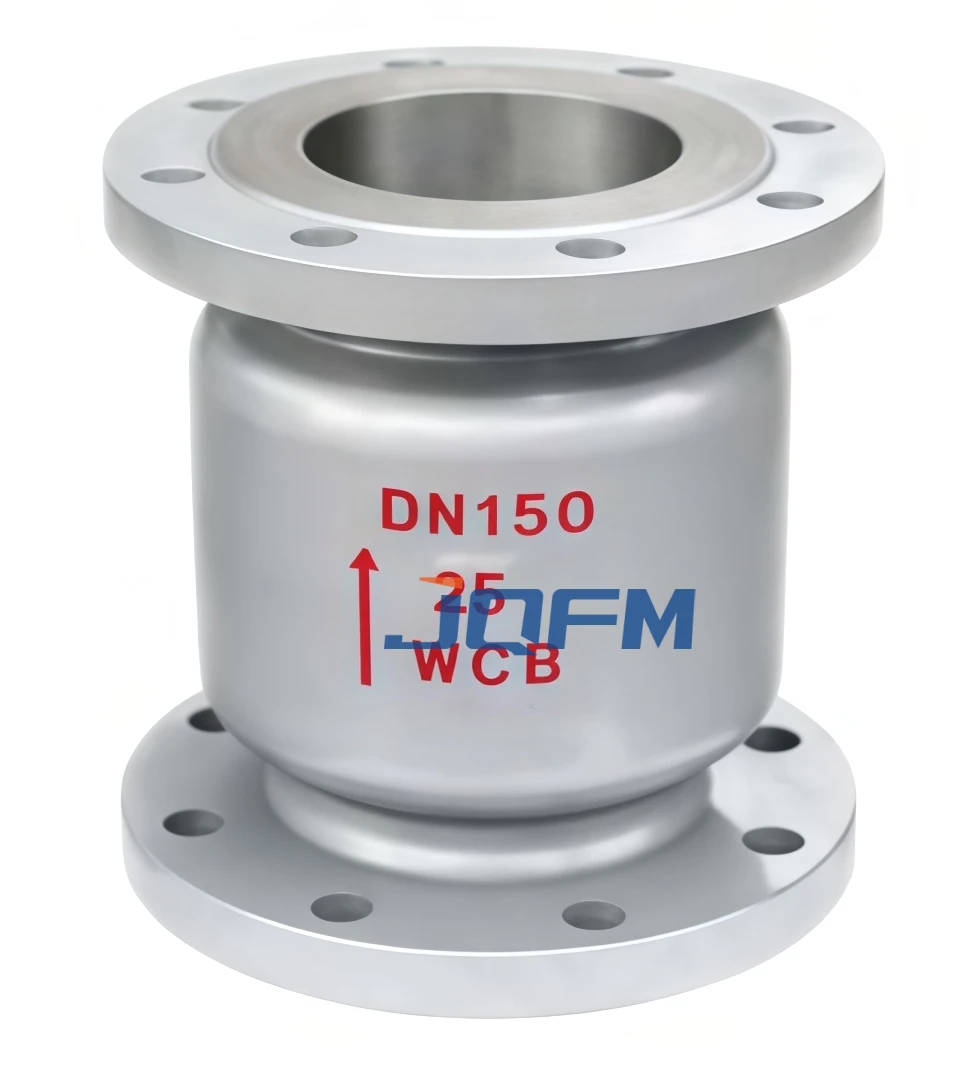

Válvula de retenção vertical
A válvula de retenção vertical foi projetada especificamente para instalação em tubulações verticais onde o fluido flui para cima. Utilizando a gravidade e a pressão do fluido para operação automática, evita efetivamente o refluxo, protege bombas e equipamentos e minimiza os efeitos do golpe de aríete. Seu design compacto e construção durável garantem desempenho confiável em aplicações industriais e municipais.
Válvula de retenção vertical
A válvula de retenção vertical é uma válvula automática de retenção projetada para sistemas de tubulação vertical. O disco da válvula levanta quando o fluido flui para cima e fecha automaticamente quando o fluxo para ou inverte, evitando o refluxo e protegendo bombas, compressores e outros equipamentos críticos.
Fabricada em aço fundido de alta qualidade, aço inoxidável, aço carbono ou ferro dúctil, a válvula oferece excelente resistência à corrosão, resistência à pressão e desempenho de vedação. Seu design compacto permite fácil instalação em espaços limitados, garantindo fluxo de fluido eficiente e queda mínima de pressão.
Nossas válvulas de retenção verticais são fabricadas e testadas de acordo com padrões internacionais:
Válvula de retenção vertical
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de retenção vertical |
| Tipo de válvula | Válvula de retenção vertical tipo elevador |
| Tamanho nominal | DN15 – DN600 |
| Classificação de pressão | PN10 – PN250 |
| Classe ANSI | Classe 150 – Classe 1500 |
| Material do corpo | Ferro Fundido, Ferro Dúctil, Aço Carbono, Aço Inoxidável, Aço Liga |
| Material do disco | Aço inoxidável, bronze, liga dura |
| Material do assento | Assento metálico, PTFE, RPTFE, EPDM |
| Tipo de conexão | Flangeado, rosqueado, solda de soquete, solda de topo |
| Instalação | Pipeline vertical (fluxo ascendente) |
| Faixa de temperatura | -29°C a +425°C |
| Padrão de Vazamento | API 598/ISO 5208 |
| Padrão de projeto | ASME B16.34, API, DIN, GB |
| Mídia Aplicável | Água, Vapor, Óleo, Gás, Fluidos Químicos |
Válvula de retenção vertical
Impede o fluxo reverso na distribuição municipal de água e nas estações de bombeamento.
Protege bombas de incêndio e mantém o fluxo direcional em redes de sprinklers.
Usado em tubulações de processos verticais para evitar refluxo e danos ao equipamento.
Instalado em sistemas de água de alimentação de caldeiras, linhas de condensado e tubulações auxiliares.
Mantém o fluxo unidirecional em sistemas de circulação de água gelada e aquecimento.
Adequado para fluidos corrosivos e de processos industriais que exigem proteção confiável contra refluxo.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
