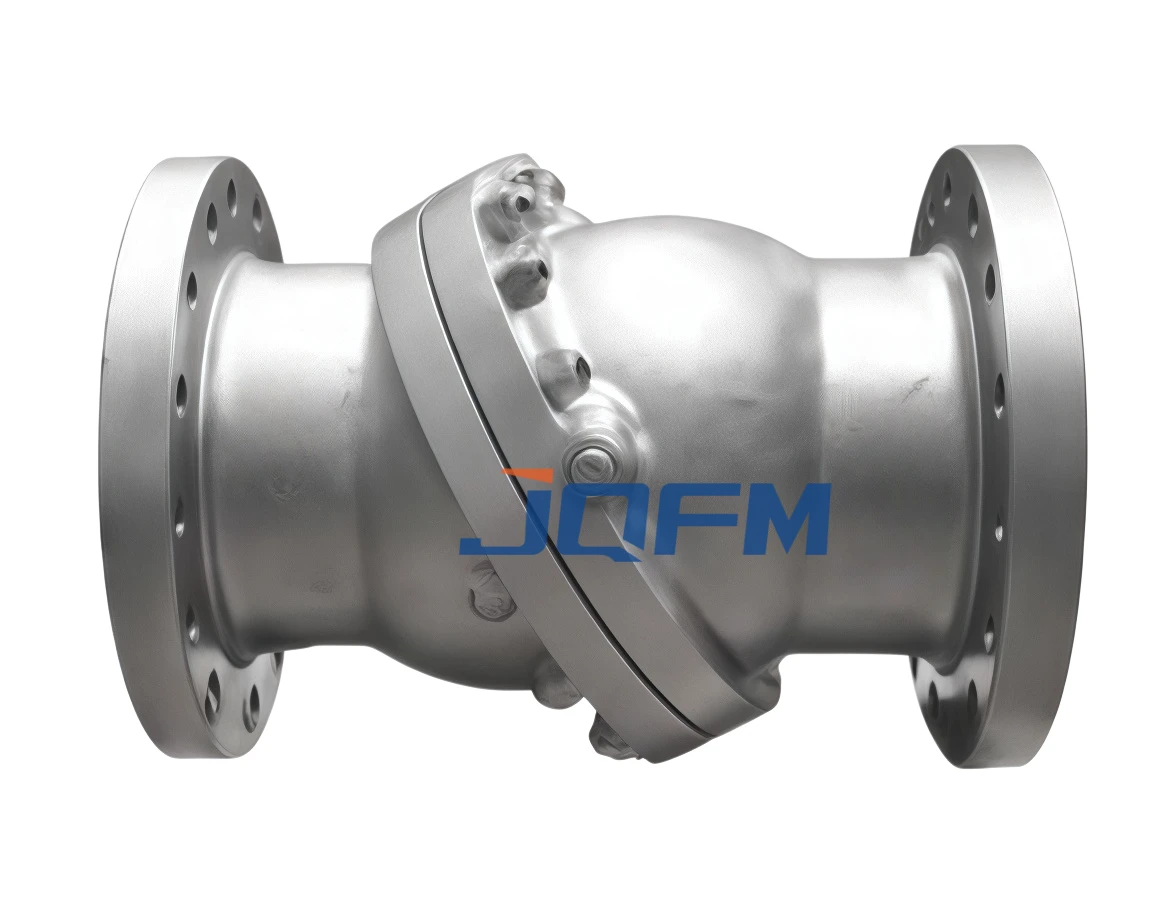

Válvula de retenção de placa oscilante
A válvula de retenção Swashplate foi projetada para prevenção precisa de refluxo em tubulações e sistemas hidráulicos. Seu mecanismo exclusivo de placa oscilante garante resposta rápida do disco, operação estável e perda mínima de pressão. Construída com materiais resistentes à corrosão, a válvula oferece longa vida útil, desempenho à prova de vazamentos e baixa manutenção para aplicações industriais e marítimas exigentes.
Válvula de retenção de placa oscilante
A válvula de retenção Swashplate é uma válvula anti-retorno avançada que utiliza um mecanismo de placa oscilante para garantir uma prevenção de refluxo rápida e confiável. A válvula é particularmente adequada para sistemas hidráulicos e de alta pressão onde o fechamento rápido e o golpe de aríete mínimo são essenciais.
Construído em aço inoxidável, aço carbono ou aço-liga, oferece excelente resistência à corrosão e ao desgaste. Disponível em configurações de sede macia ou sede metálica, a válvula obtém vedação à prova de vazamentos sob diversas condições de operação. Seu design compacto permite a integração em espaços apertados de tubulações, mantendo ao mesmo tempo alta eficiência de fluxo.
Fabricado e testado de acordo com padrões internacionais:
Válvula de retenção de placa oscilante
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de retenção de swashplate |
| Tipo de válvula | Válvula de retenção de elevação do swashplate |
| Tamanho nominal | DN15 – DN400 |
| Classificação de pressão | PN16 – PN250 |
| Classe ANSI | Classe 150 – Classe 1500 |
| Material do corpo | Aço inoxidável, aço carbono, liga de aço |
| Material do disco | Aço inoxidável, bronze |
| Material do assento | Assento macio (PTFE), assento metálico |
| Tipo de conexão | Flangeado, rosqueado, solda de soquete, solda de topo |
| Operação | Verificação automática de elevação |
| Faixa de temperatura | -40°C a +400°C |
| Padrão de Vazamento | API 598/ISO 5208 |
| Padrão de projeto | ASME B16.34, API, DIN, GB |
| Mídia Aplicável | Água, Óleo, Gás, Vapor, Fluidos Químicos |
Válvula de retenção de placa oscilante
Impede o refluxo em tubulações de alta pressão e sistemas de fluidos de processo.
Usado em sistemas de combustível, lastro e hidráulicos para fluxo unidirecional seguro.
Garante controle de fluxo preciso e protege bombas, cilindros e compressores.
Aplicado em sistemas de resfriamento, vapor e água de alimentação de alta pressão.
Lida com óleo, gás e fluidos químicos que exigem válvulas de retenção automáticas confiáveis.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
