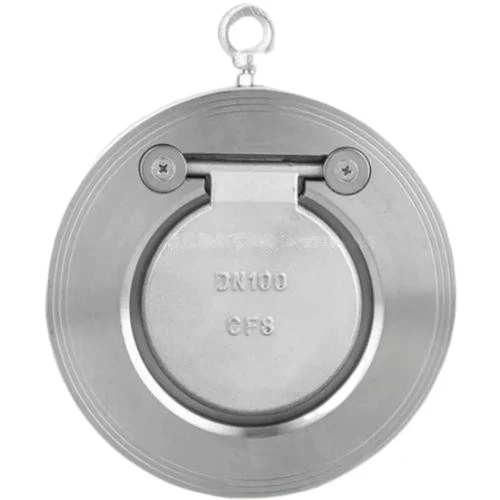

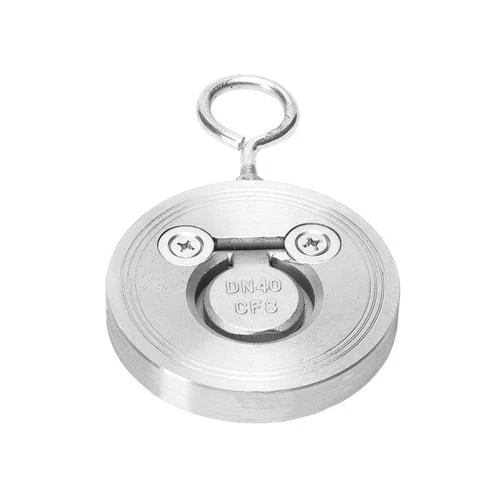

Válvula de retenção de bolacha H74
A válvula de retenção Wafer foi projetada para controle eficiente de fluxo unidirecional em tubulações. Seu corpo tipo wafer permite a instalação entre flanges com espaço mínimo. Apresentando fechamento de disco de ação rápida, materiais resistentes à corrosão e baixa queda de pressão, garante prevenção confiável de refluxo para aplicações de água, óleo, gás e fluidos industriais.
Válvula de retenção wafer
A válvula de retenção Wafer é uma solução compacta e leve para controlar o refluxo em tubulações de média e alta pressão. Seu design estilo wafer permite a instalação diretamente entre os flanges, economizando espaço e reduzindo peso em comparação com válvulas de retenção tradicionais de oscilação ou elevação. Materiais duráveis e fechamento rápido do disco evitam o fluxo reverso, minimizam o golpe de aríete e garantem uma operação confiável. Amplamente utilizado em tratamento de água, fábricas de produtos químicos, oleodutos e gasodutos, sistemas HVAC e instalações de geração de energia.
Válvula de retenção wafer
| Parâmetro | Especificação |
|---|---|
| Nome do produto | Válvula de retenção de wafer |
| Tipo de válvula | Verificação de balanço/verificação de wafer |
| Tamanho nominal | DN15 – DN1200 |
| Classificação de pressão | PN10 – PN40 |
| Classe ANSI | Classe 150 – 300 |
| Material do corpo | Aço carbono, aço inoxidável, ferro dúctil, liga de aço |
| Material do disco | Aço inoxidável, aço inoxidável duplex, liga dura |
| Material do assento | Assento metálico, EPDM, NBR, PTFE |
| Tipo de conexão | Estilo Wafer, Flange Duplo (opcional) |
| Operação | Fluxo sem retorno/unidirecional |
| Faixa de temperatura | -29°C a +220°C |
| Padrão de Vazamento | API 598/ISO 5208 |
| Padrão de projeto | API 594, ASME B16.34, DIN, GB |
| Mídia Aplicável | Água, Petróleo, Gás, Fluidos Industriais |
Válvula de retenção wafer
Impede o refluxo em tubulações municipais, estações de bombeamento e saídas de reservatórios.
Garante fluxo unidirecional em redes de aquecimento, ventilação e resfriamento industrial.
Prevenção confiável de refluxo em sistemas de distribuição de combustível e gás de média pressão.
Lida com fluidos corrosivos e neutros, protegendo equipamentos e segurança de processos.
Usado em tubulações auxiliares, linhas de retorno de condensado e sistemas de água de resfriamento.
Plano de personalização de materiais
Válvulas personalizadas de aço inoxidável 316L para empresas químicas alemãs. Resistentes à corrosão forte, adequados para seus sistemas de transporte de meios ácidos, com vida útil estendida para mais de 8 anos.
Projeto de otimização estrutural
Para o projeto do deserto saudita, a estrutura de vedação da haste da válvula foi alterada para um projeto de fole duplo para resolver o problema de vazamento em ambientes de alta temperatura e poeira, e foi altamente reconhecido pelos clientes.
Adaptação padrão de interface
Válvulas padrão API 600 personalizadas para uma determinada empresa nos Estados Unidos. O tamanho do flange é totalmente compatível com ANSIB16.5, garantindo erro zero durante a instalação no local e reduzindo o período de construção em 30%.
